这期视频主要讲解ROS中的PCC负载均衡的使用，实现单线多拨，或多线接入后宽带得到叠加的效果，特别申明：本视频涉及的单线多拨，只作为技术交流，大家请勿模仿，后果自负。

---

一、设置一下LAN口WAN口名称

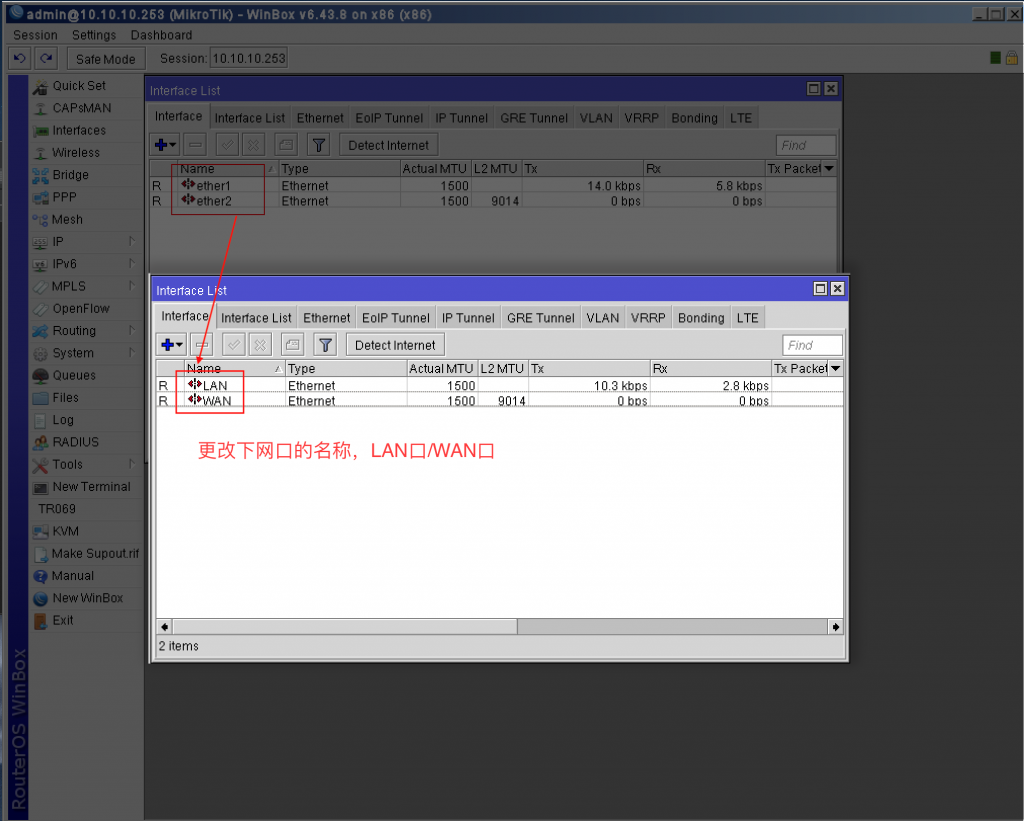

Interface里面吧ether1和ether2分别更改下名称为LAN和WAN

二、VRRP设置

ROS单线的多拨，需要虚拟出几个VRRP网卡，我这里打算多拨3次，所以我就要虚拟出来3条VRRP网卡。

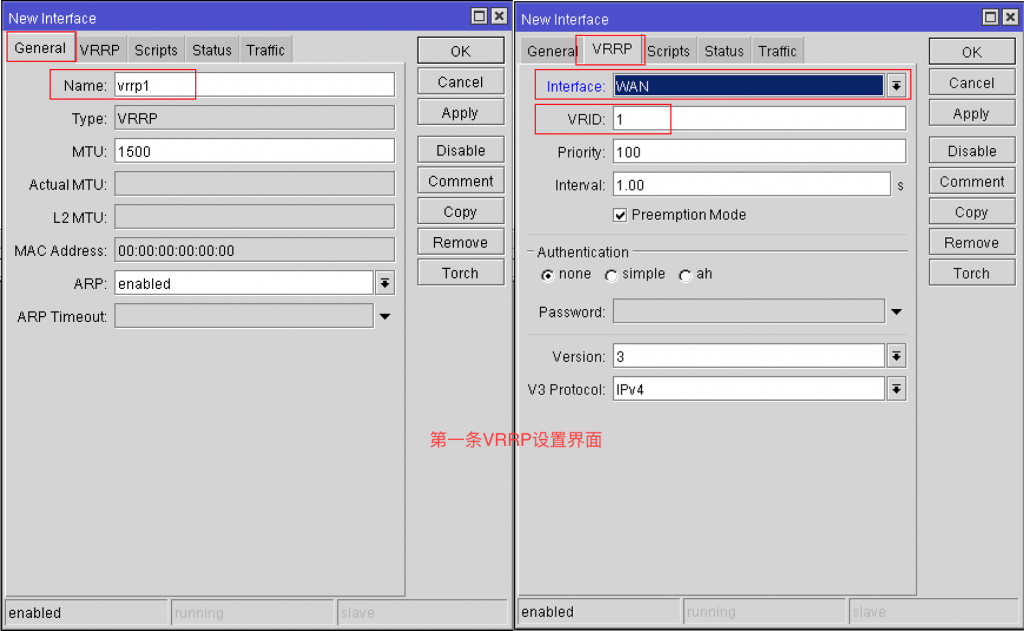

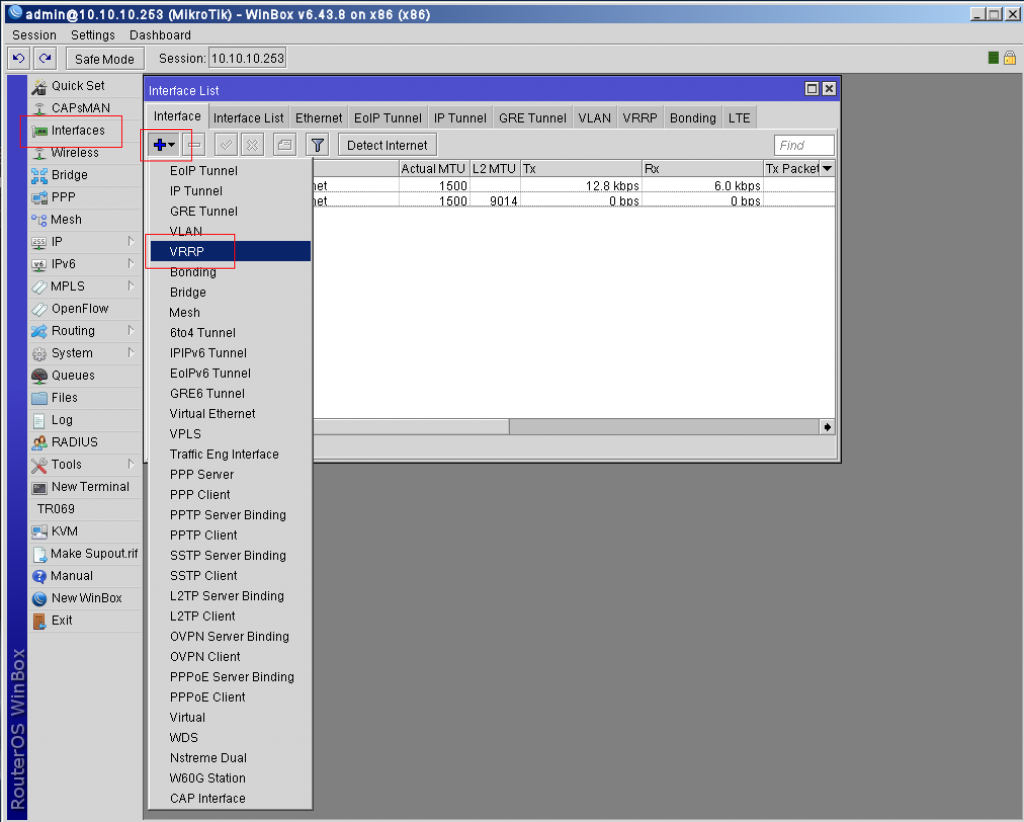

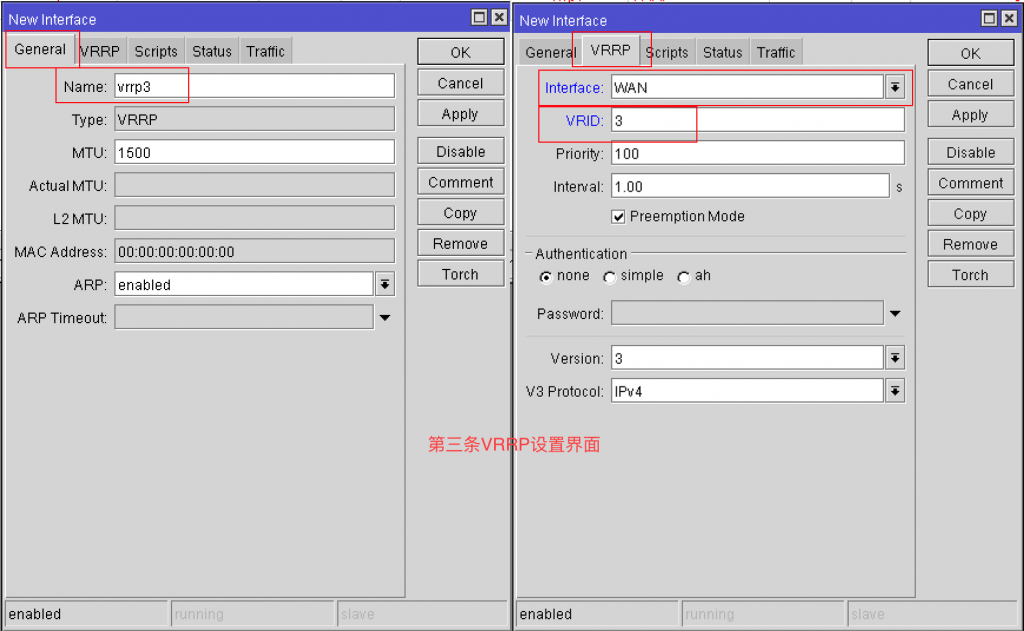

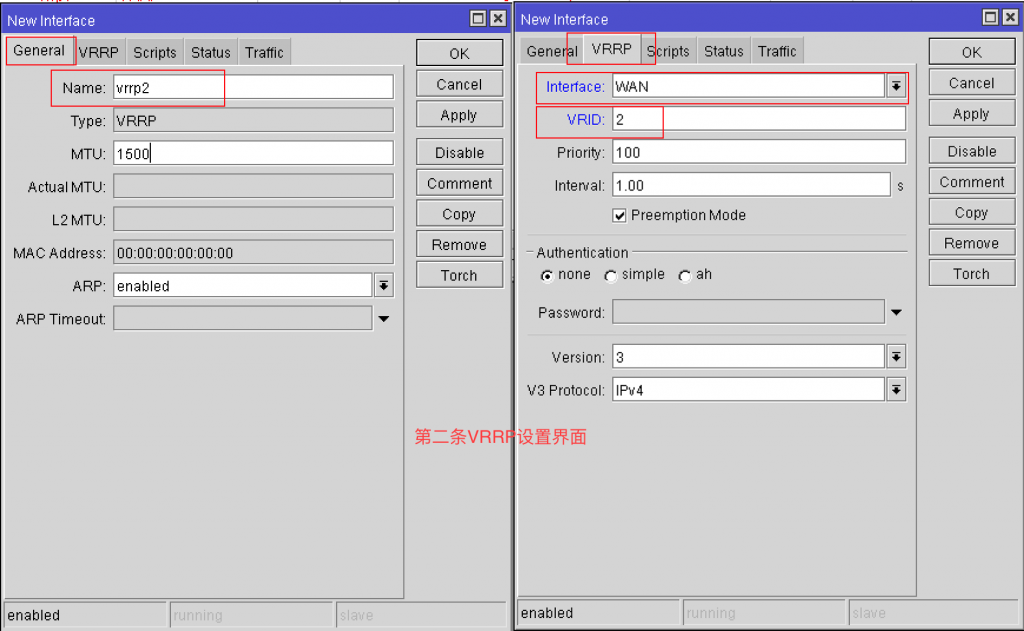

1.Interface–点击+号下拉–找到VRRP,设置3条VRRP，具体配置看图

 设置VRRP要注意3个地方：
      1、“Name”，任意填，但是不能重复名称。
      2、“Interface”一定要选wan
      3、“VRID”必须不同
     除此之外，其他参数不需要修改，默认即可

三、为WAN口和三个VRRP设置IP地址IP–Addresses

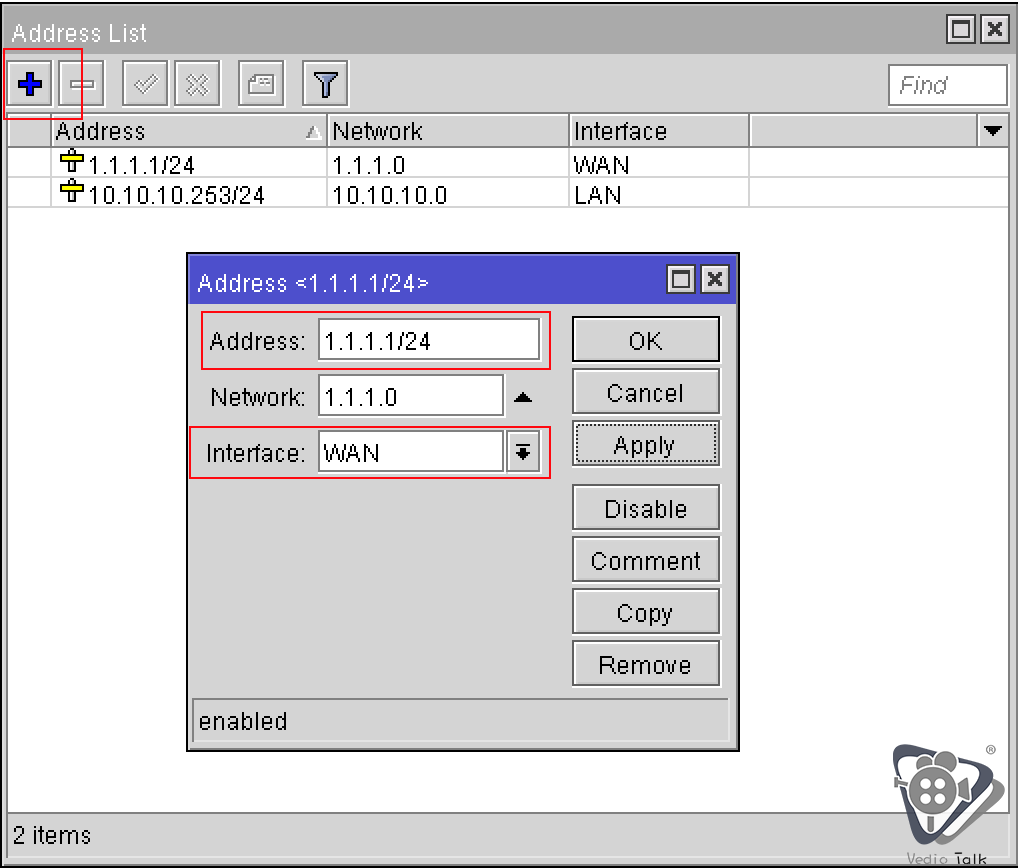

1.先给wan设置IP，ip地址随意填写，只要符合ip地址规则即可，我这里就设置为1.1.1.1/24

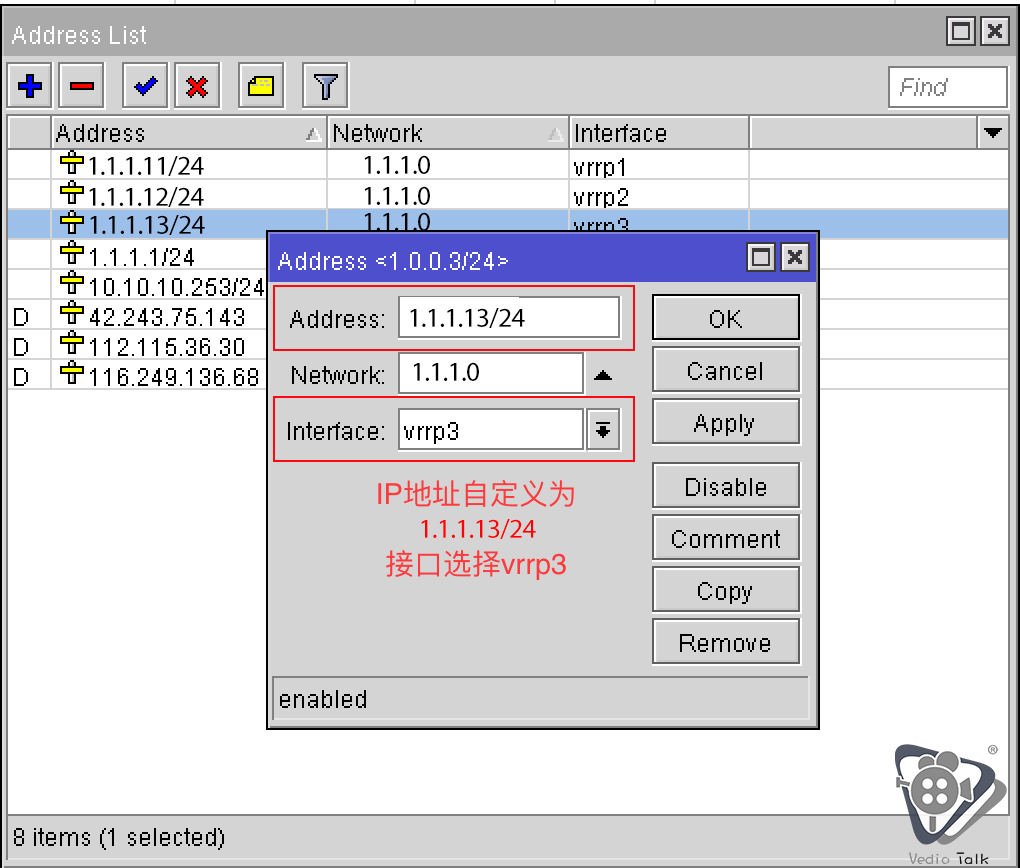

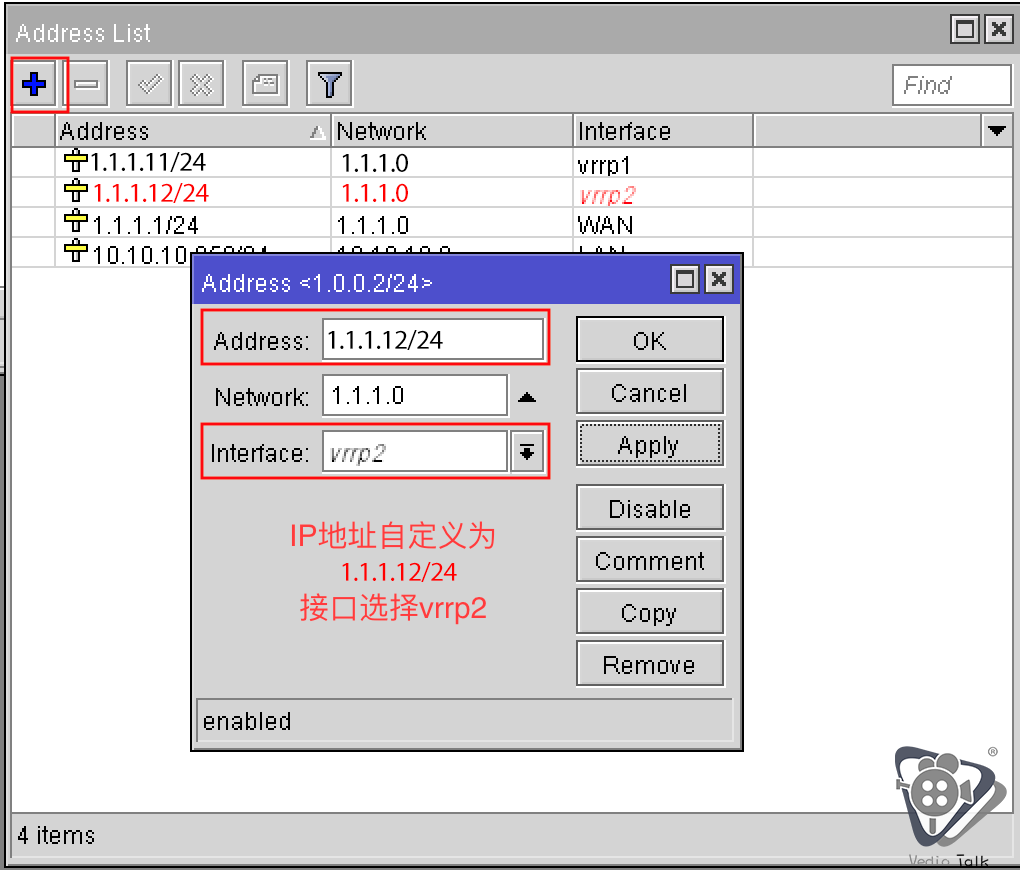

2.在给三条VRRP分别设置IP地址，也可以随意设置，我这里就分别设置为10.0.0.1/24,10.0.0.2/24,10.0.0.3/24,

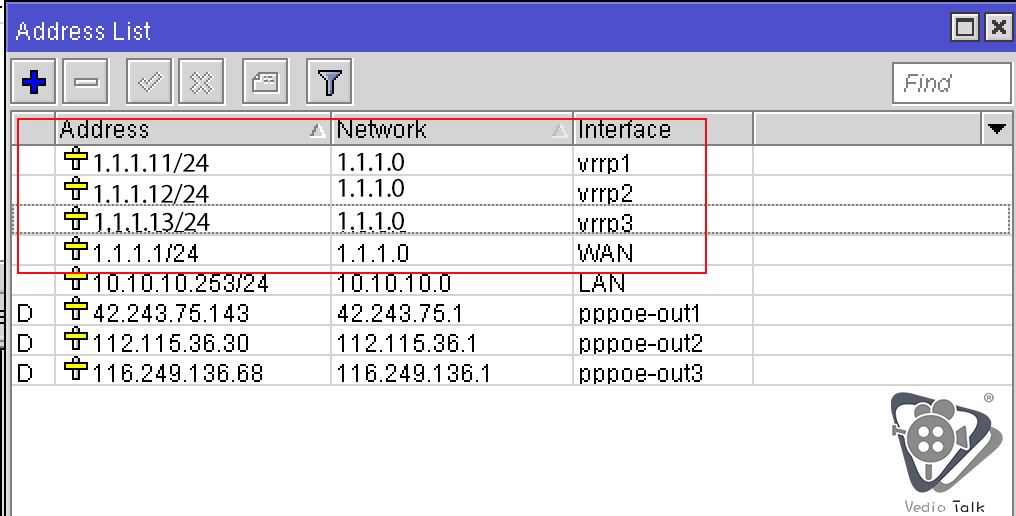

全部设置完后的效果

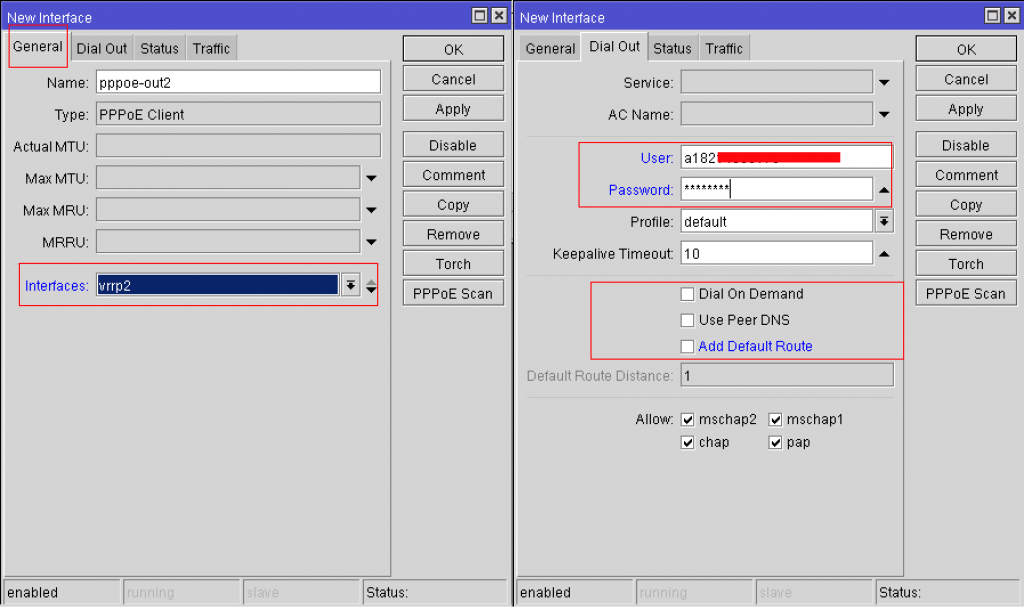

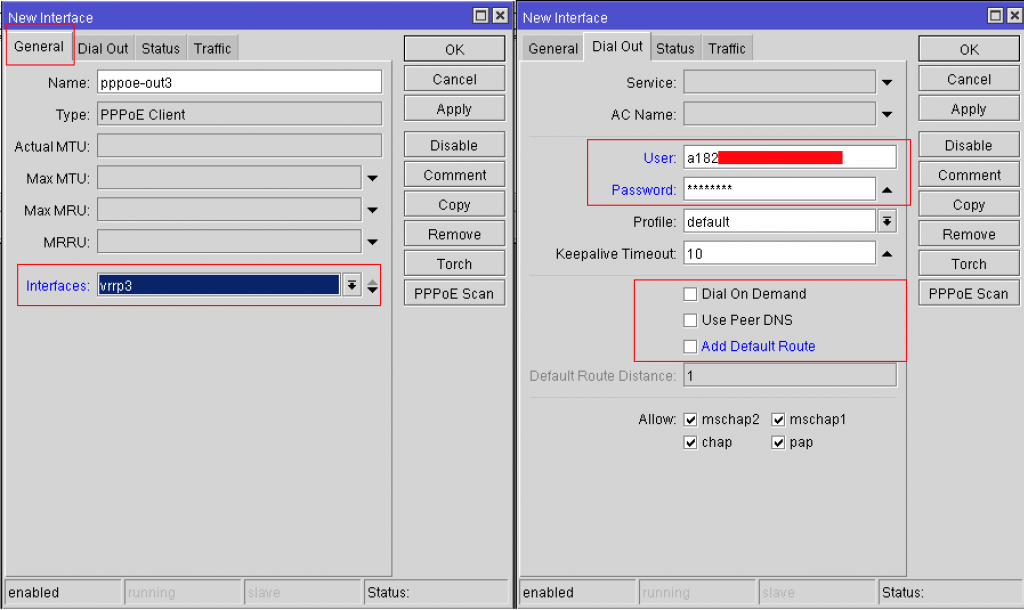

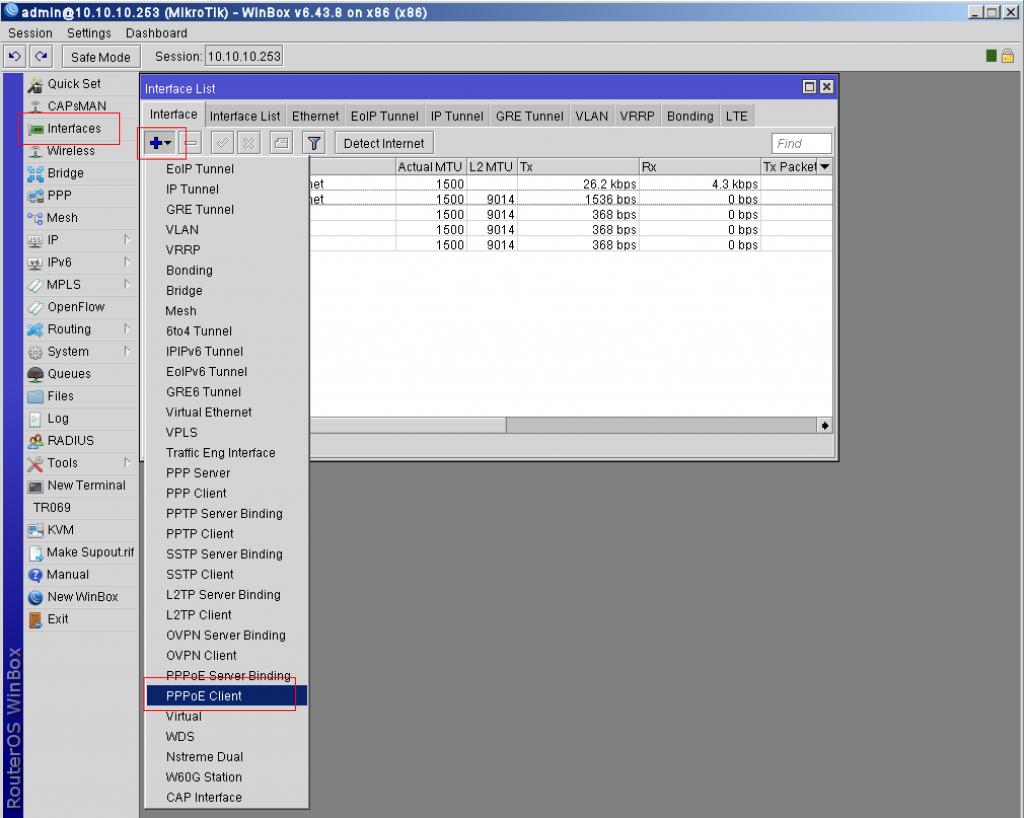

四、设置PPPOE拨号，同样设置三条Interfaces–PPPoE Client

PPPOE拨号注意以下几个地方：
   1、Name随意，不能重复
   2、Interface分别选vrrp1，vrrp2，vrrp3
   3、在user填入你的拨号账号，password填入你的拨号密码
   4、Use Peer DNS 和 Add Default Route不要勾上，不要勾上，不要勾上

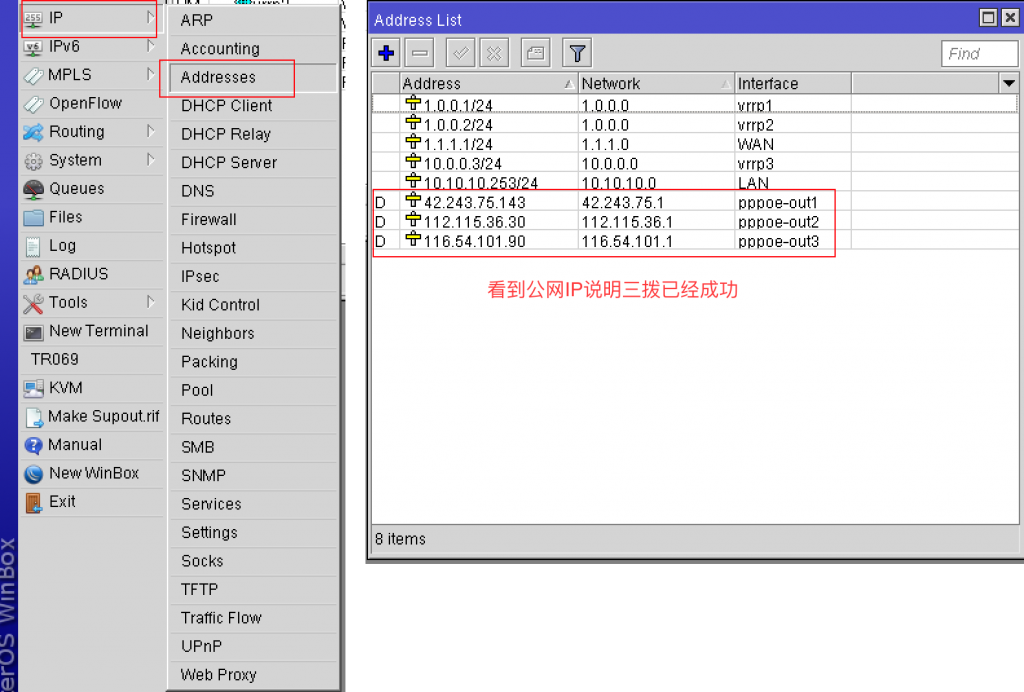

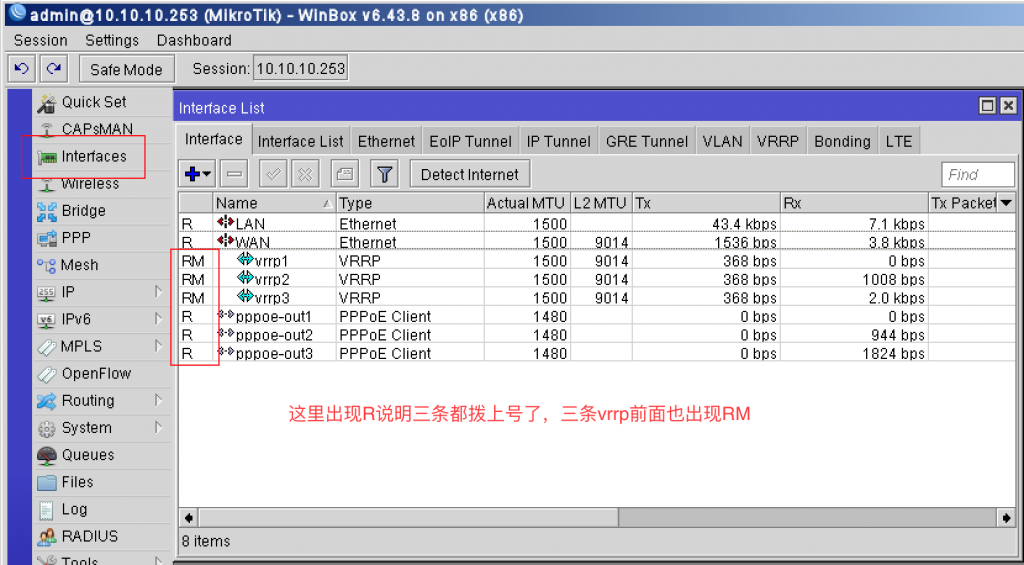

看到下图显示的内容，说明三拨已经成功

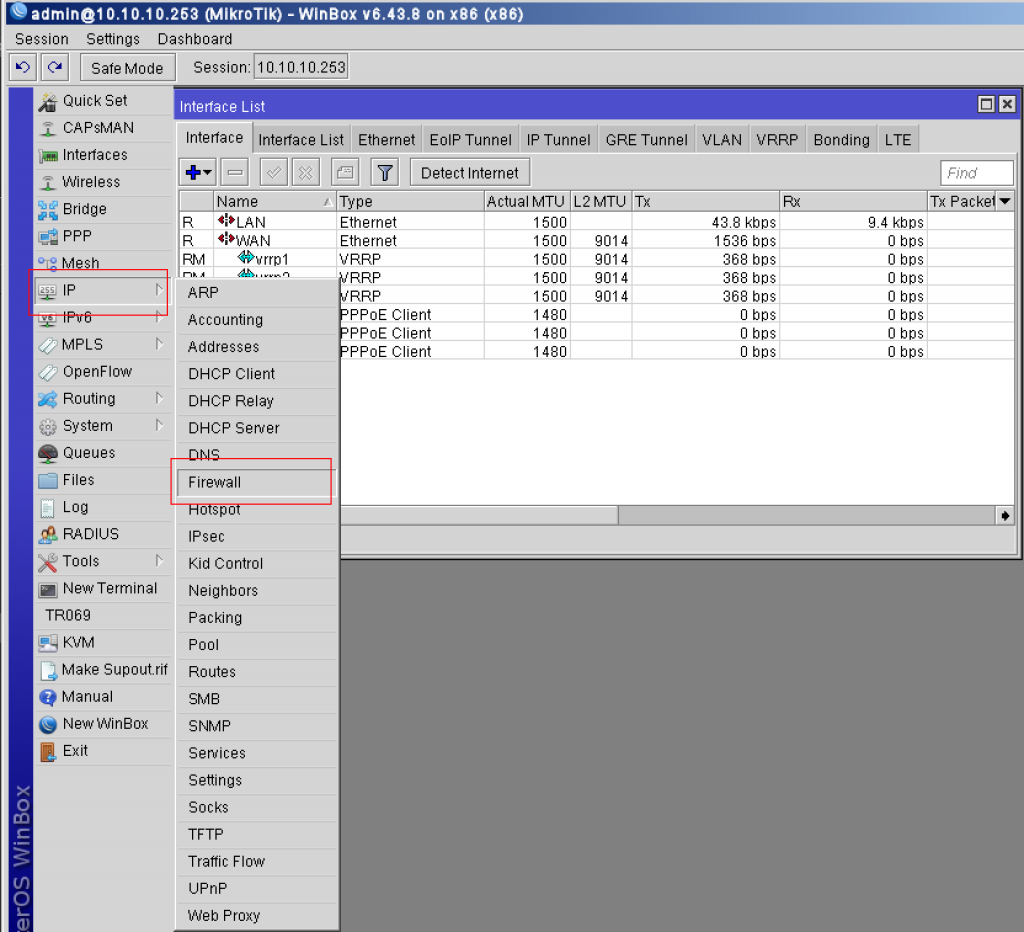

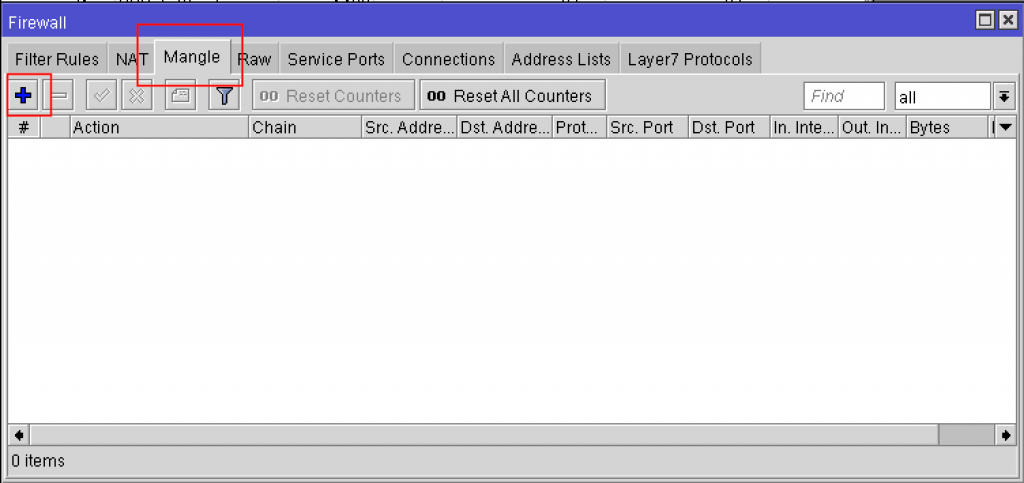

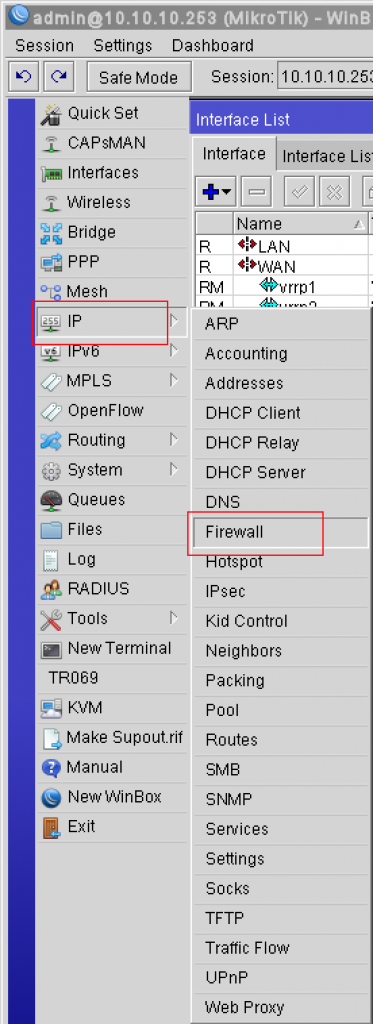

五、设置PCC叠加三线的网速IP–Firewall–Mangle

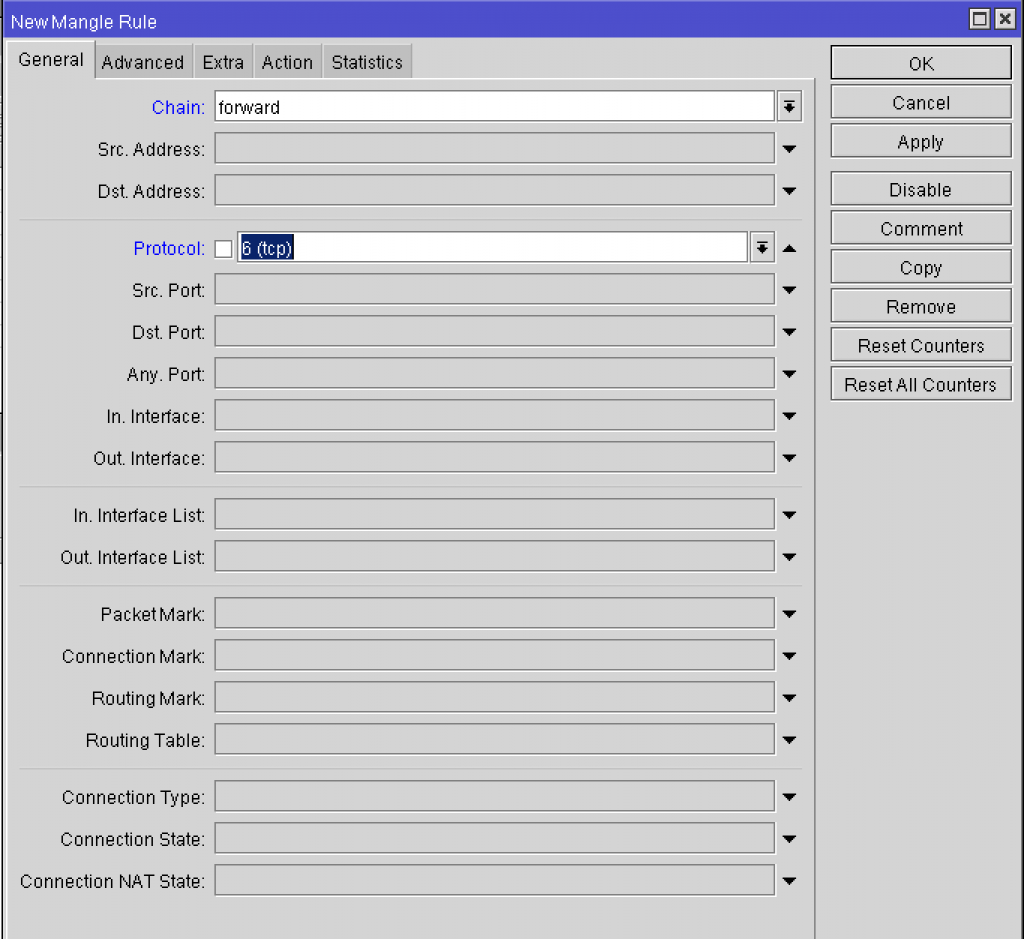

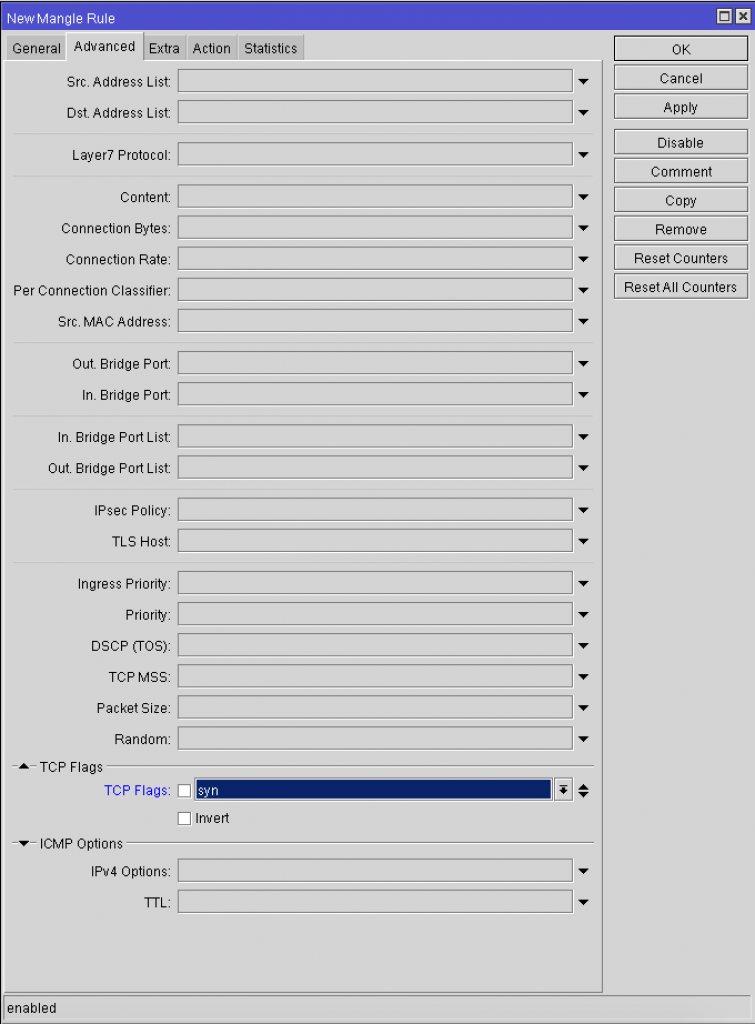

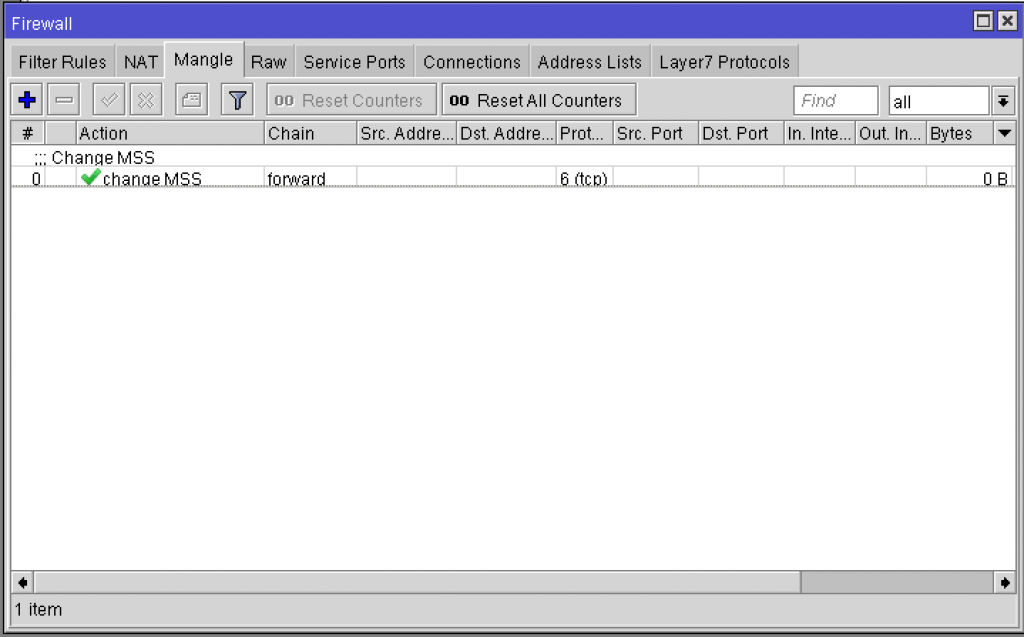

添加Change MSS标记

添加三条线路的路由标记

 Advanced选项卡中的“Per Connection Classifier”选“both addresses”，第一个文本框填3（做3个PPPOE拨号填3，如果是4个PPPOE拨号就要填4），第二个文本框从0开始填，最后一个是N-1（N是你的PPPOE拨号连接数量）其他的内容参照图片填写和默认即可。

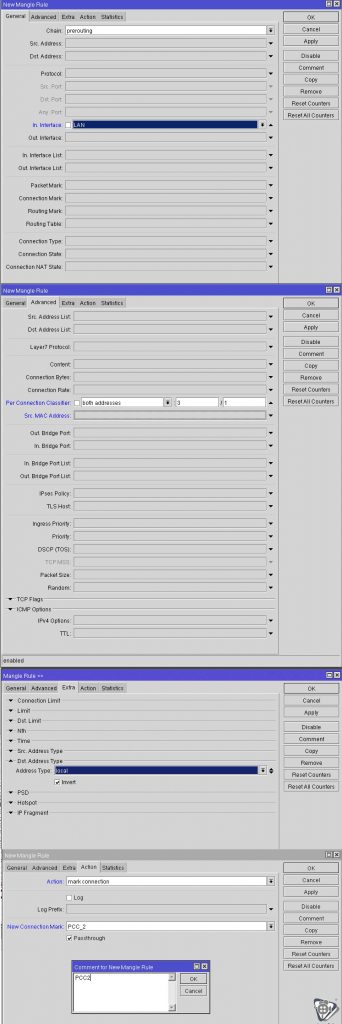

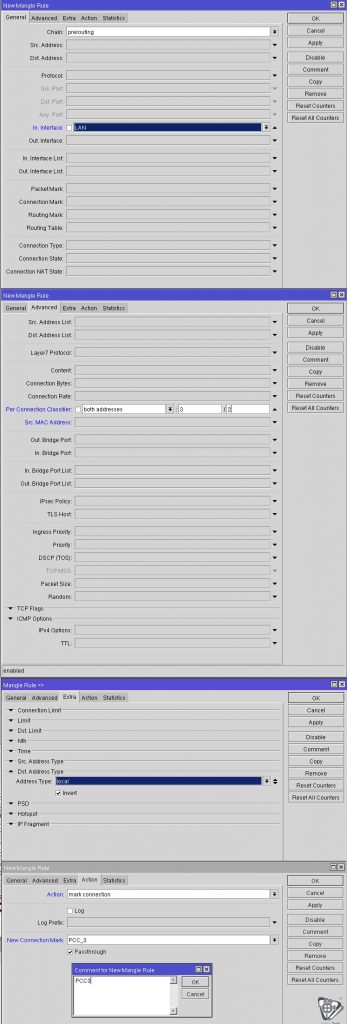

1.1第一组连接标记配置

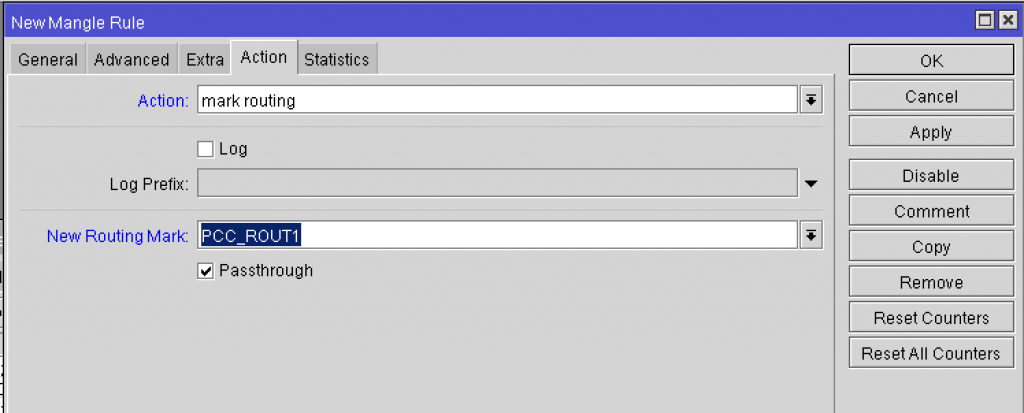

1.2第一组路由标记

2.1第二组连接标记

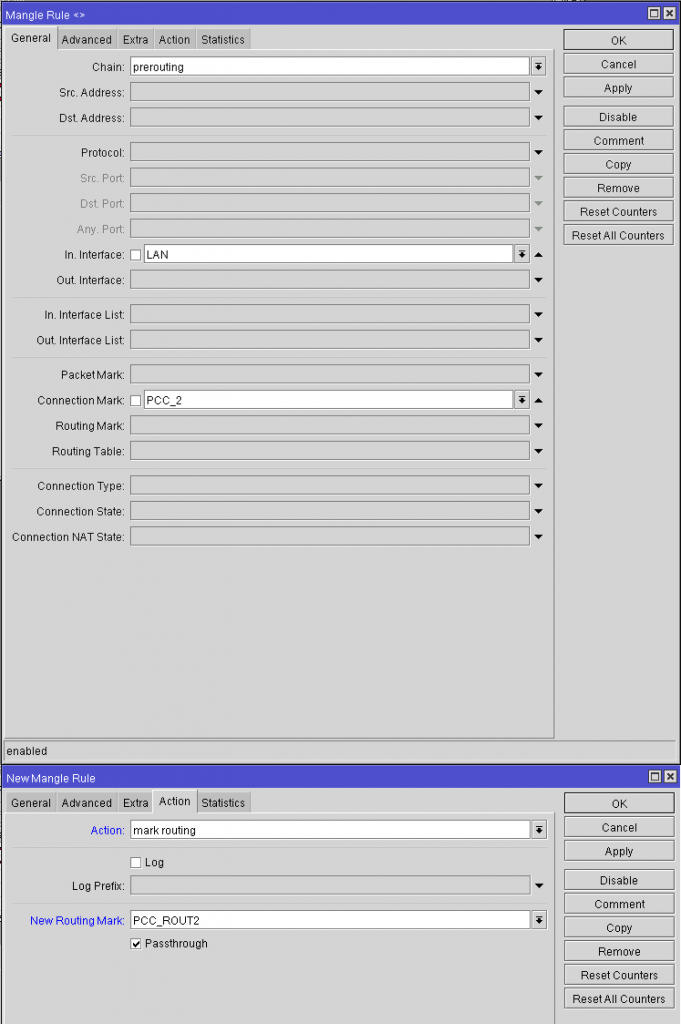

2.2第二组路由标记

3.1第三组连接标记

3.2第三组路由标记

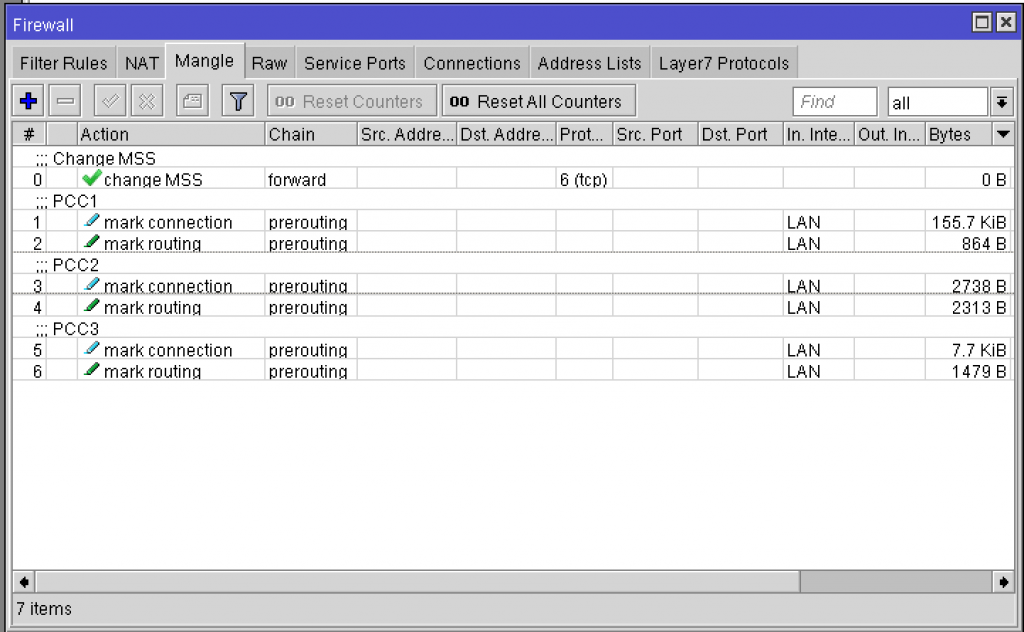

设置好的三组标记及MSS效果图

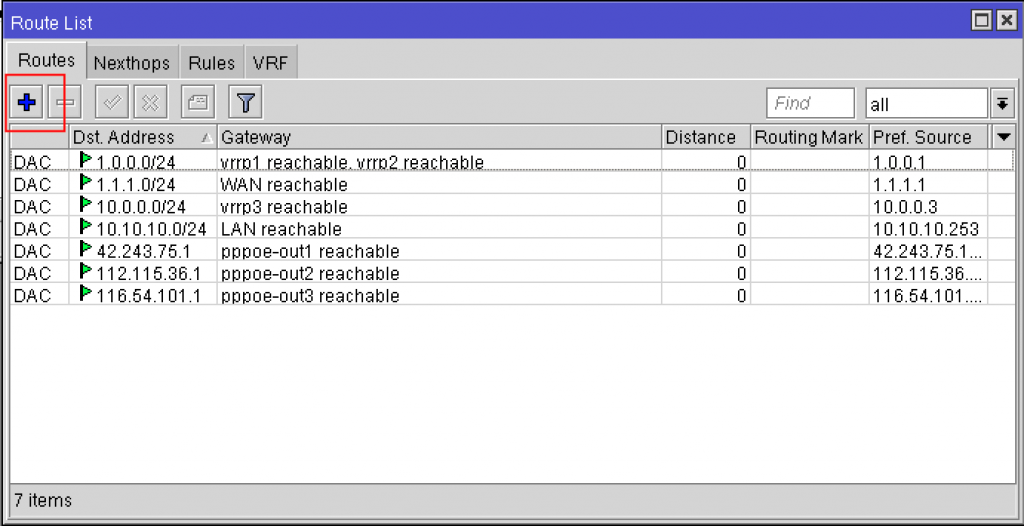

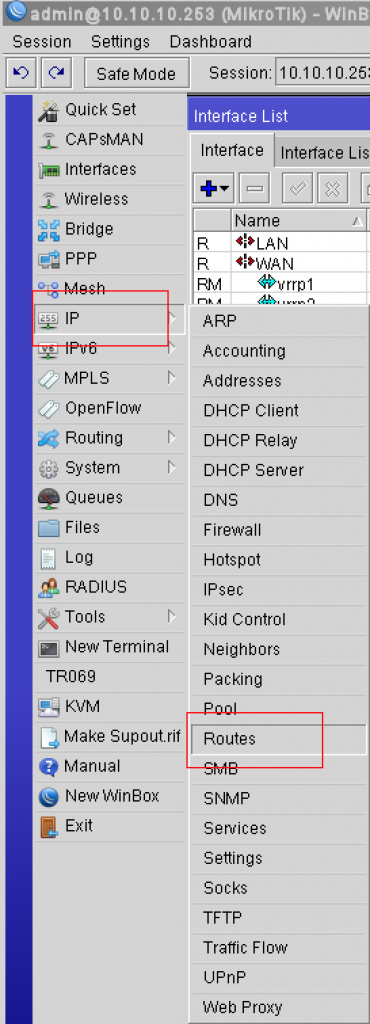

六、路由设置IP–Routes

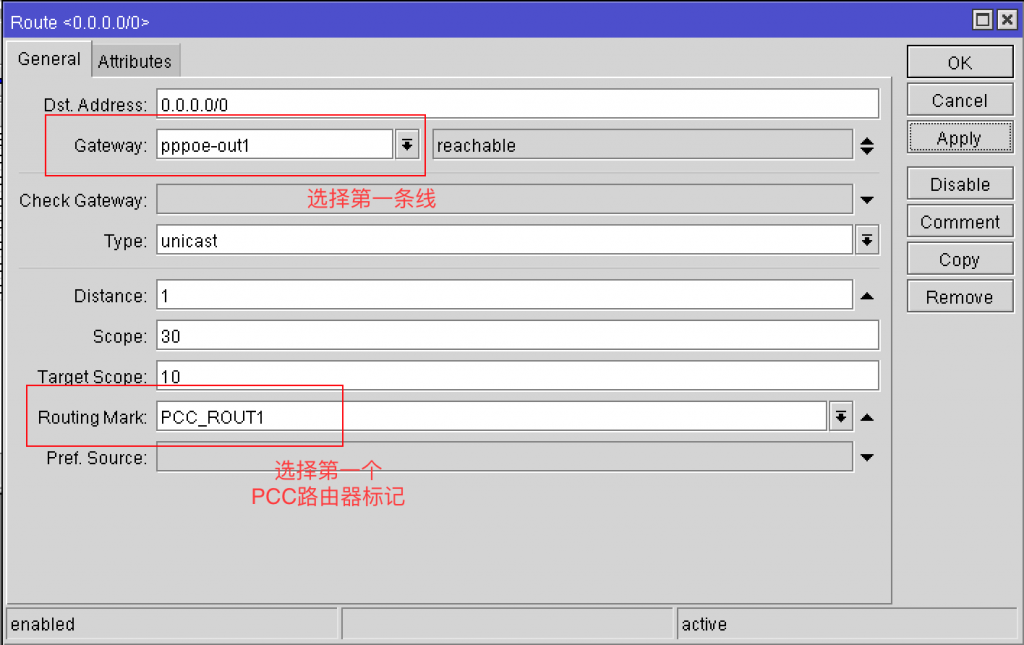

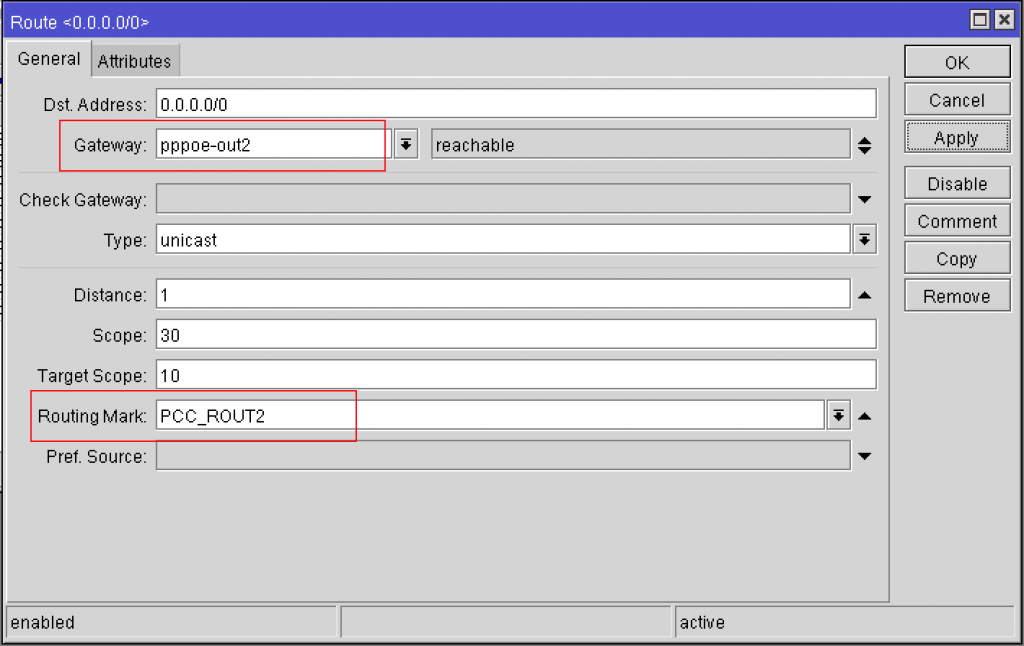

先做3条和之前标记有关的路由，根据下图配置

 注意：Gateway选设置的几个pppoe拨号连接，Distance全部是1，Routing Mark选对应的路由标记，其他的参照图片设置和默认即可。

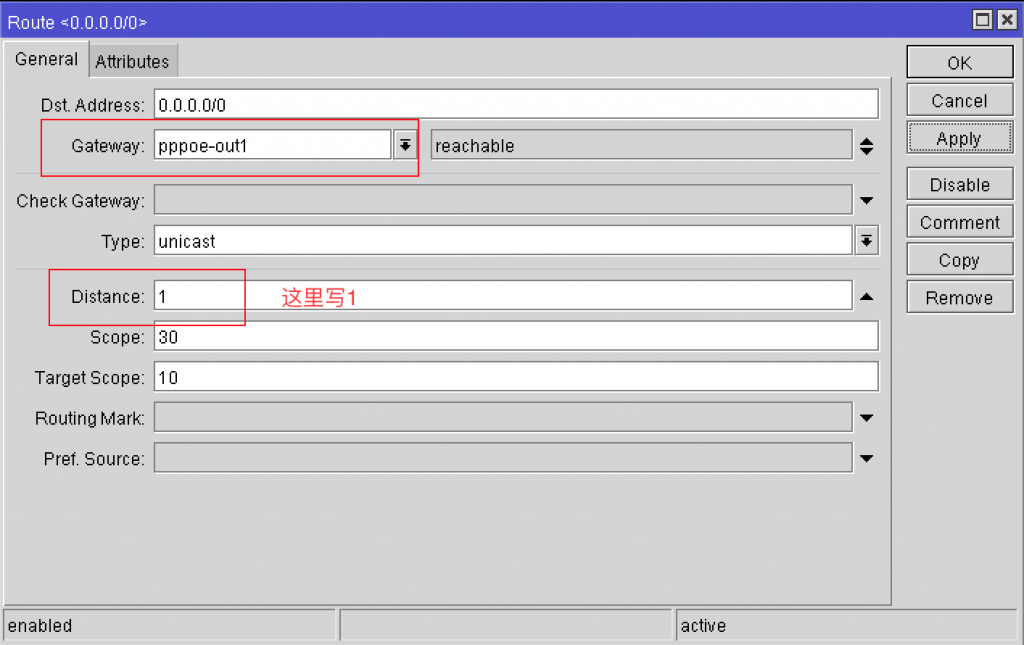

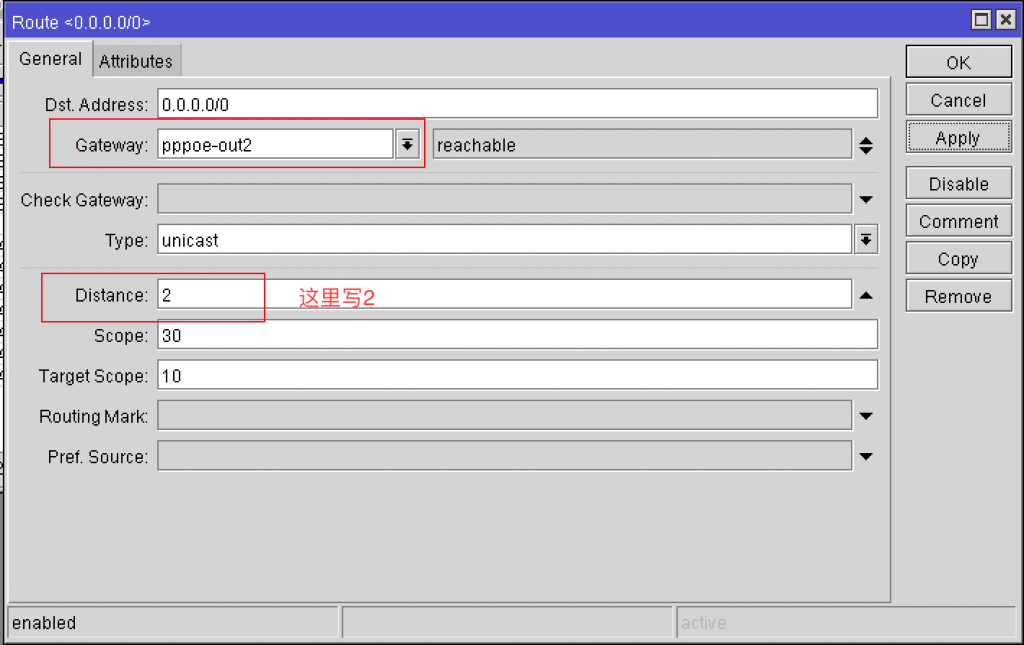

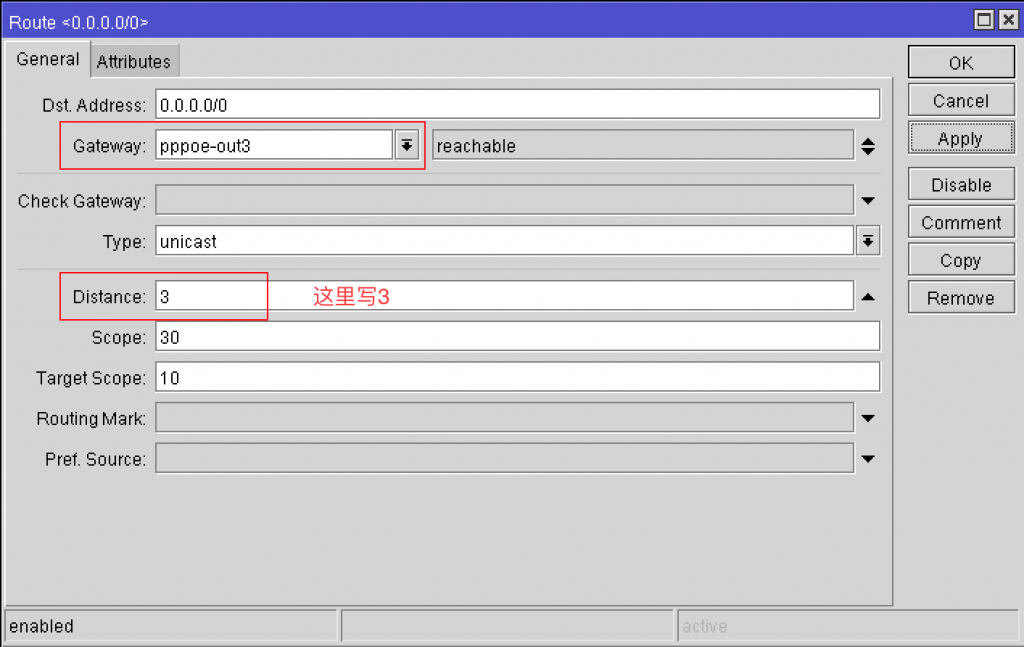

再做3条空的路由

注意Distance不是全部是1，是对应的设置1,2,3

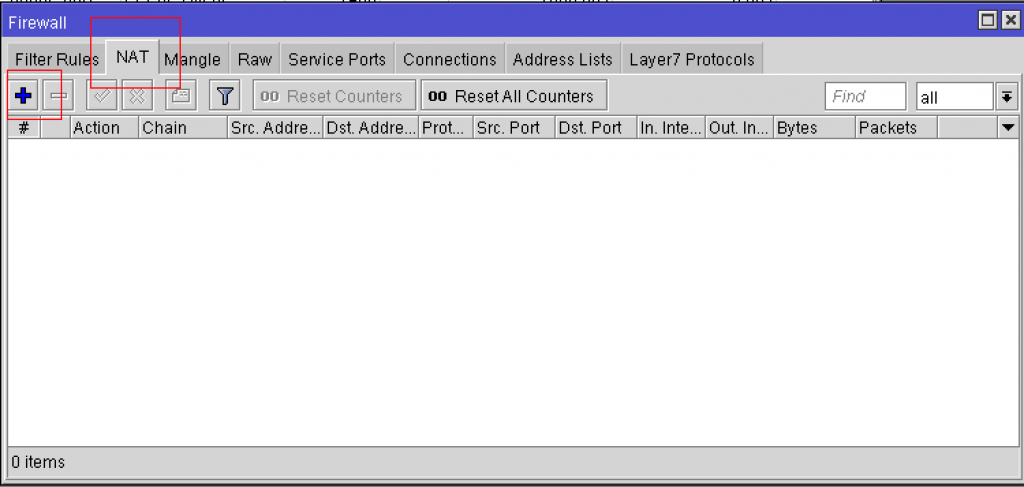

七、IP地址伪装IP–Firewall–NAT

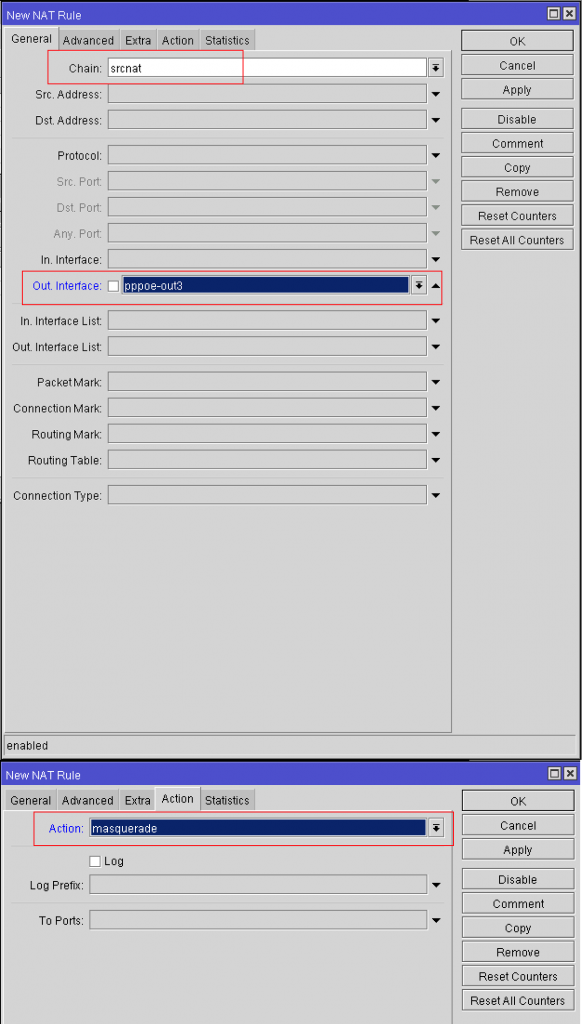

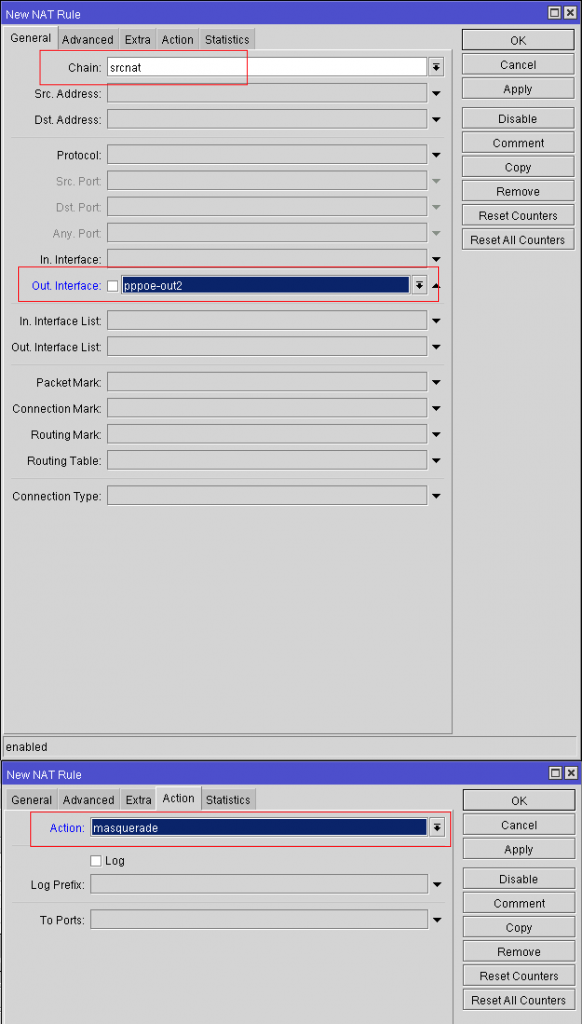

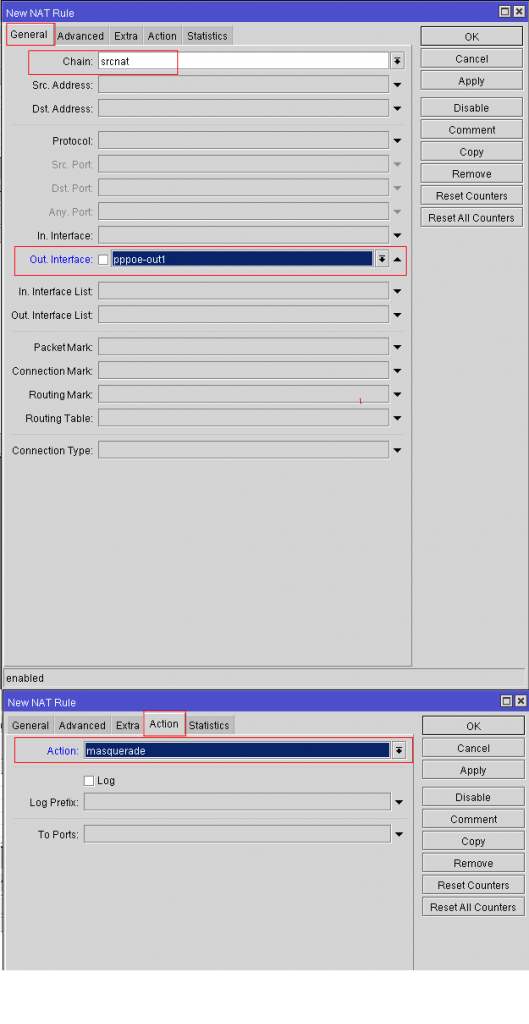

分别做3条PPPOE出口的IP地址伪装

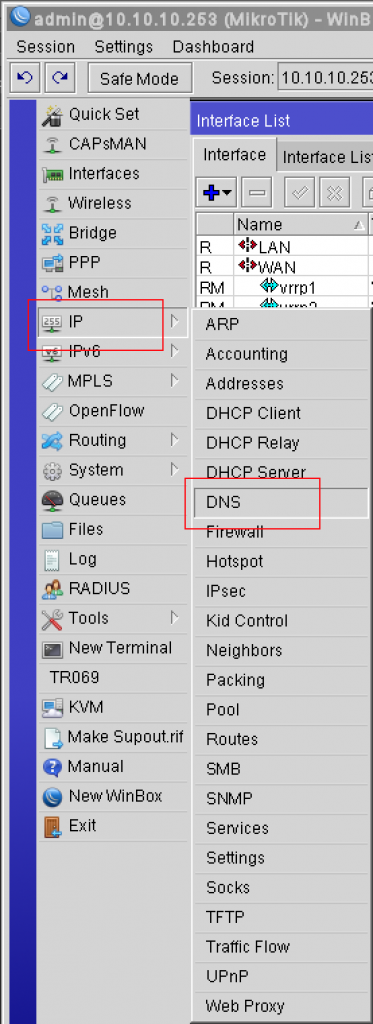

八、设置DNS,IP–DNS

九、设置DHCP服务器

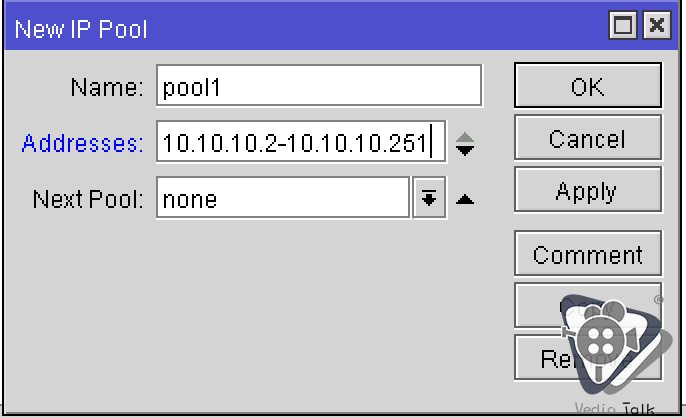

1.先设置地址池IP–Pool

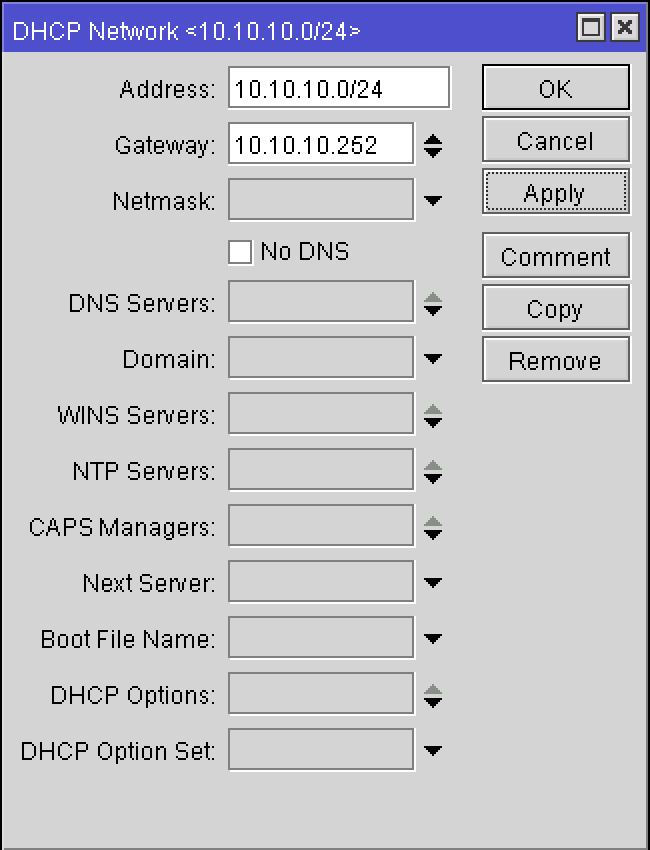

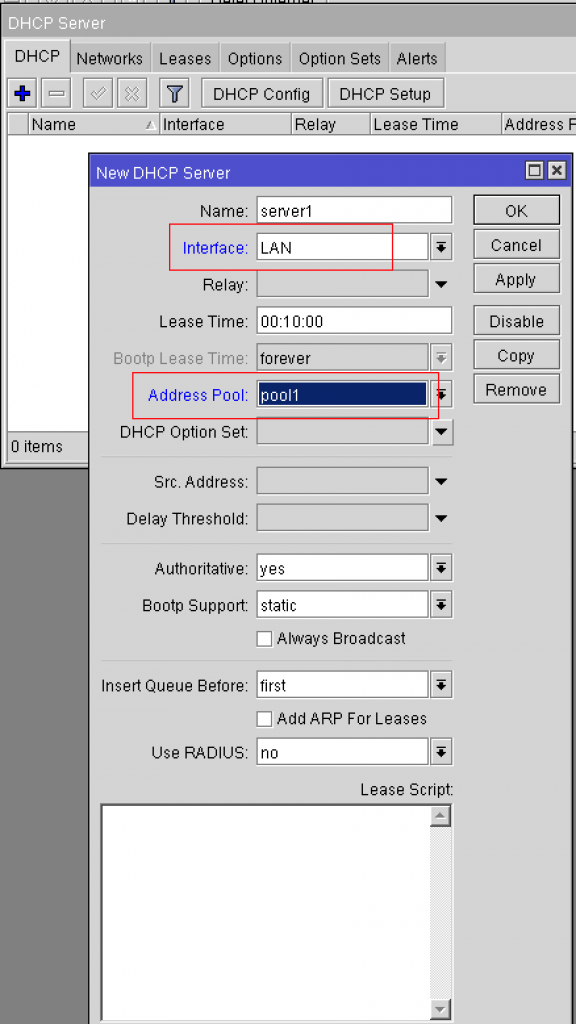

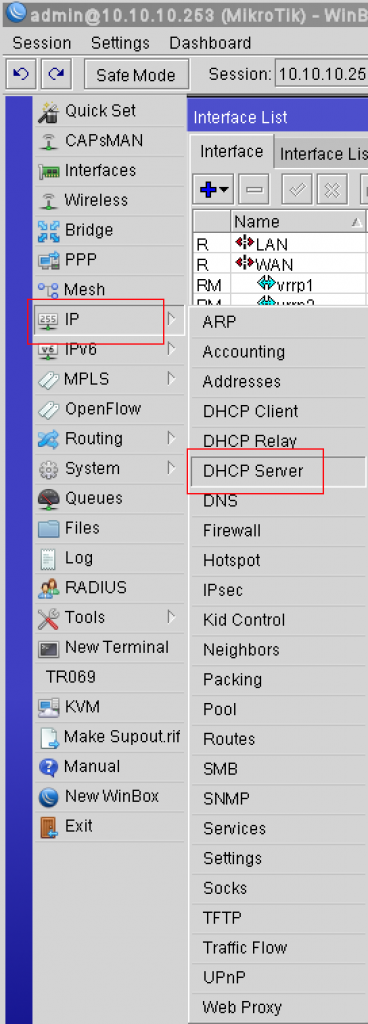

2.设置DHCP，IP–DHCP Server

十、在标记一下从哪里来再从哪里出去IP–Firewall–Mangle

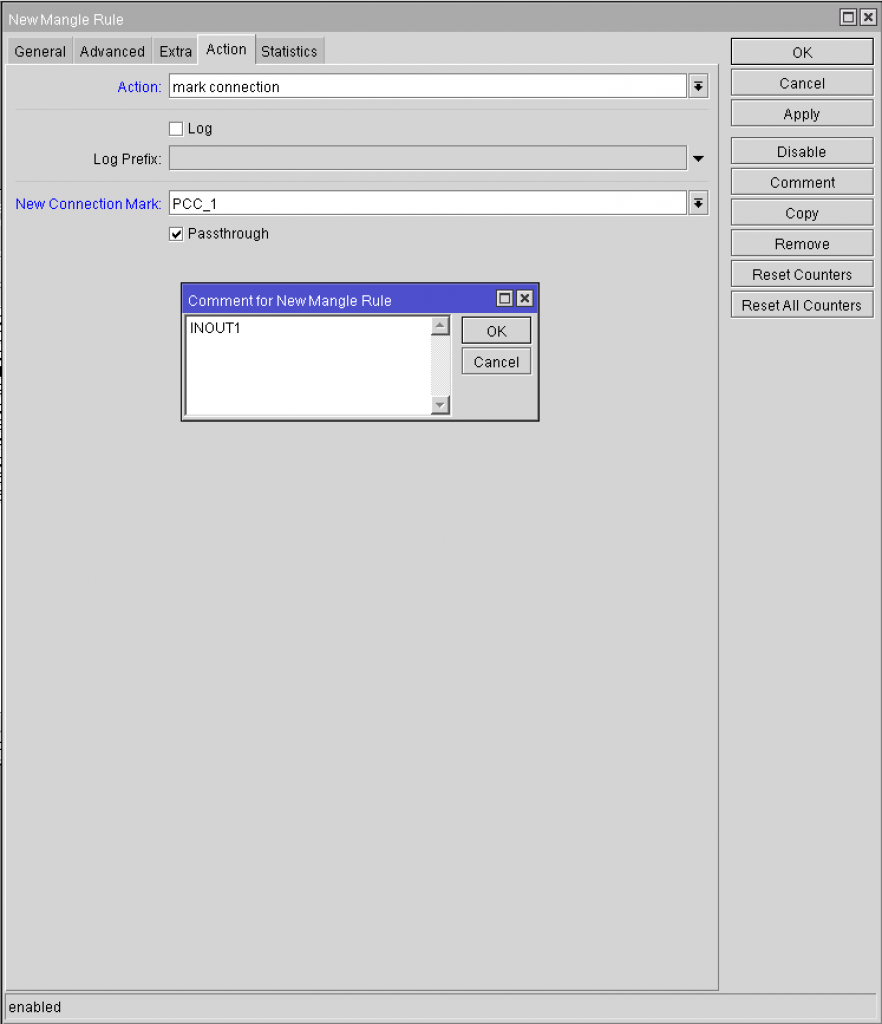

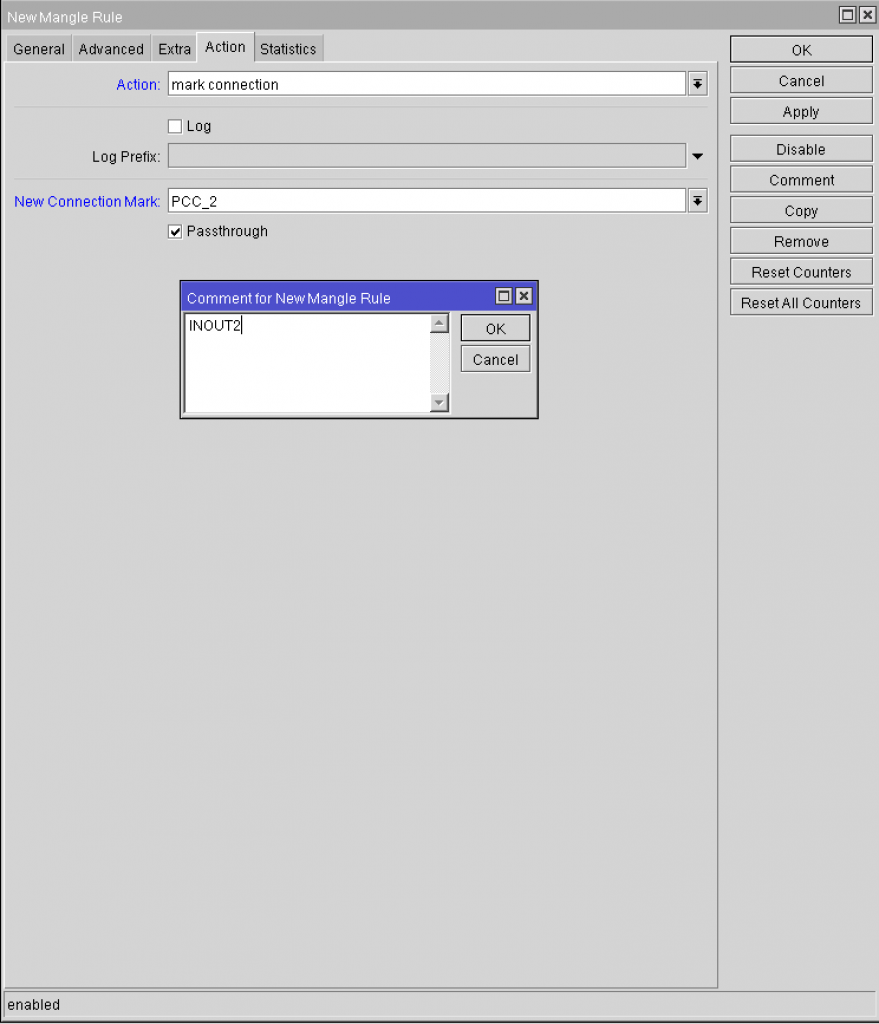

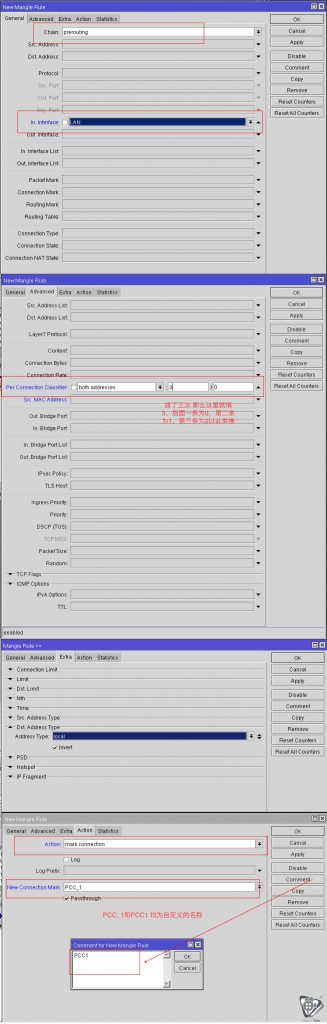

1.1第一组入口连接标记

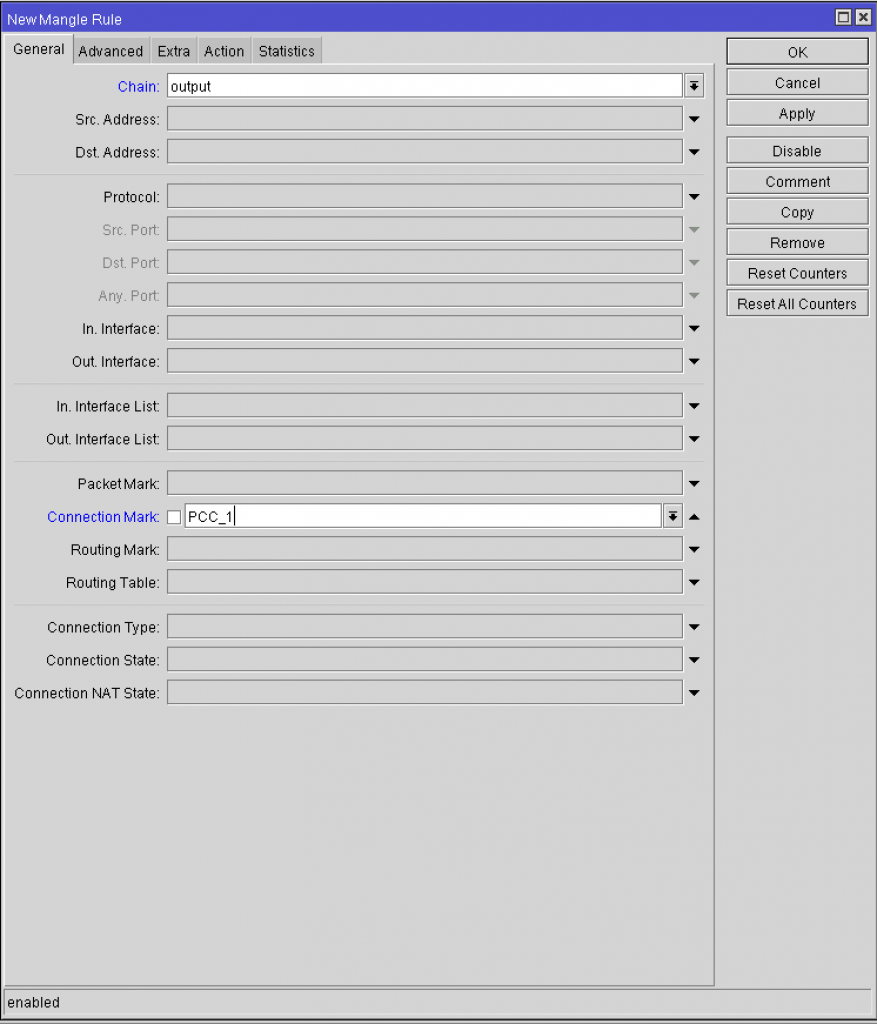

1.2第一组出口路由标记

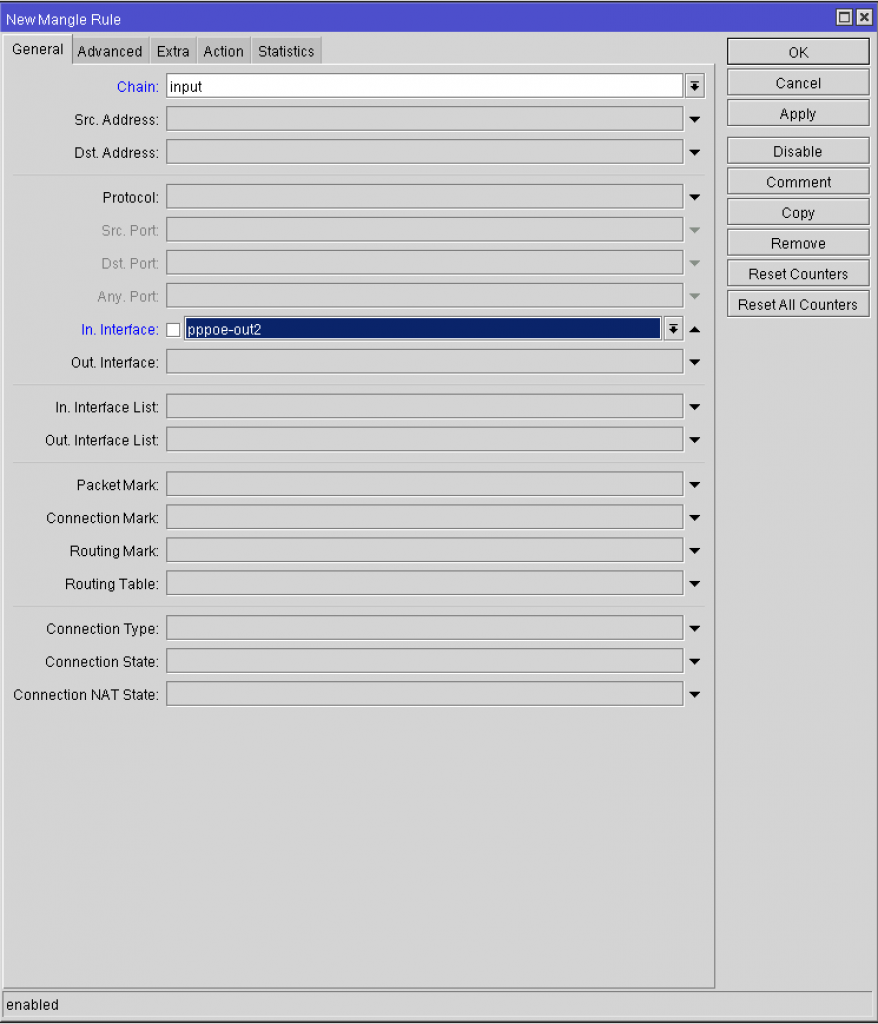

2.1第二组入口连接标记

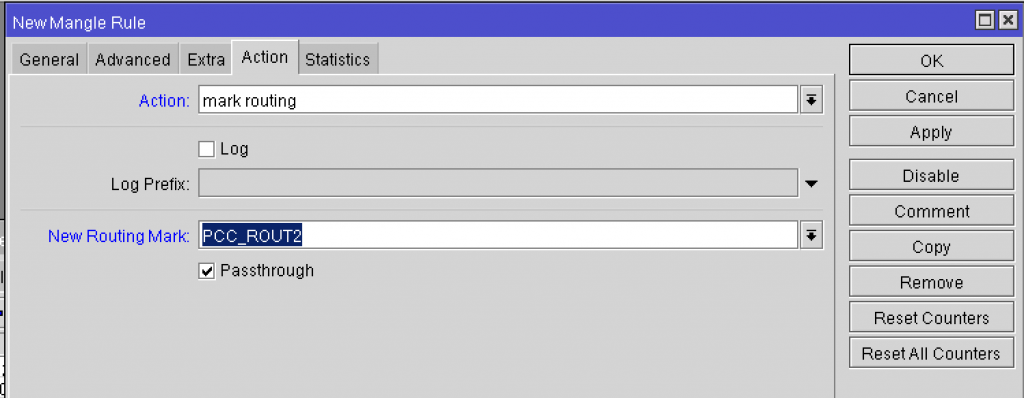

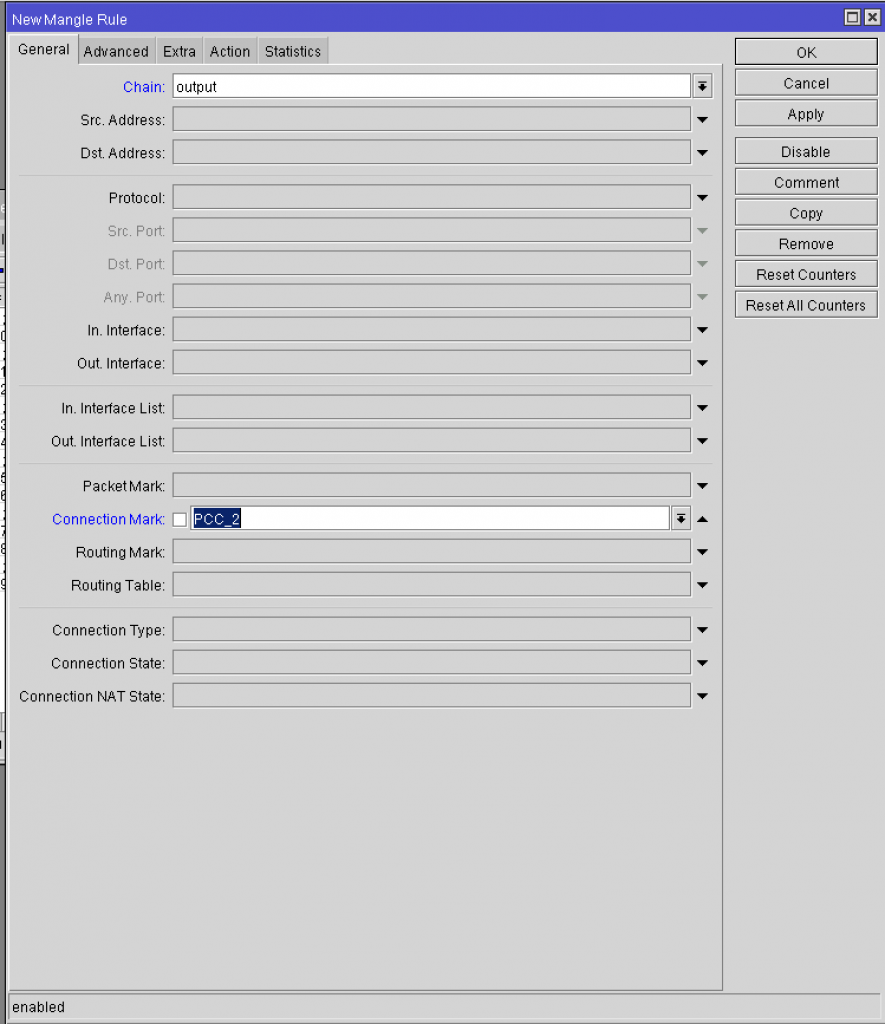

2.2第二组出口路由标记

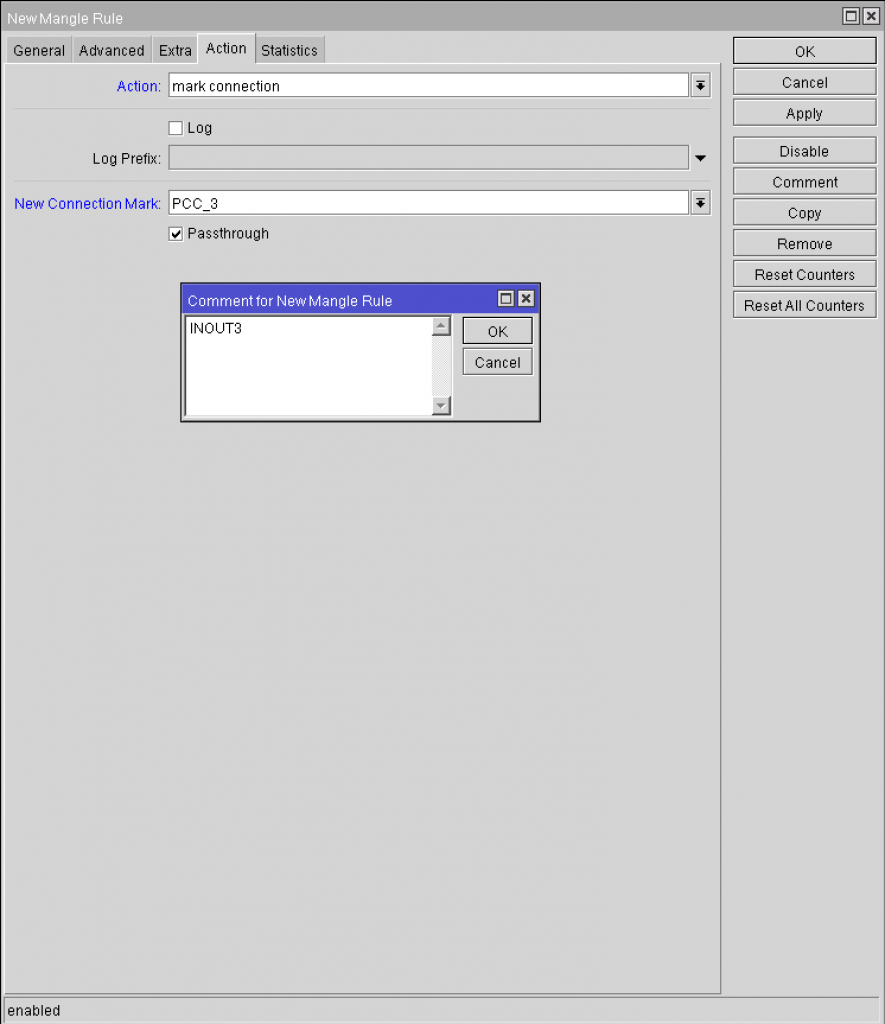

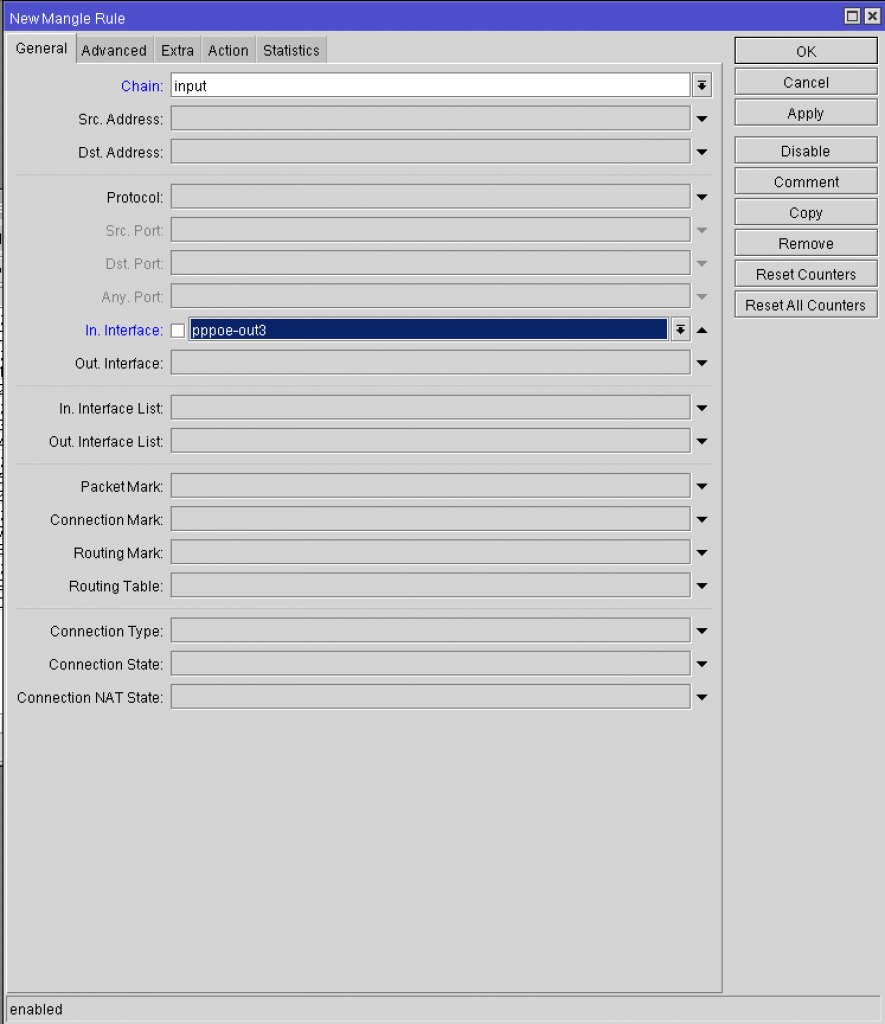

3.1第三组入口连接标记

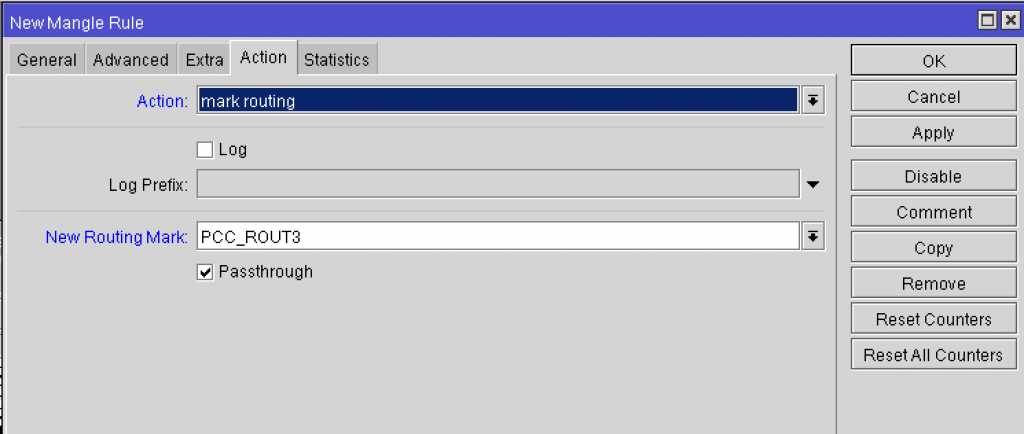

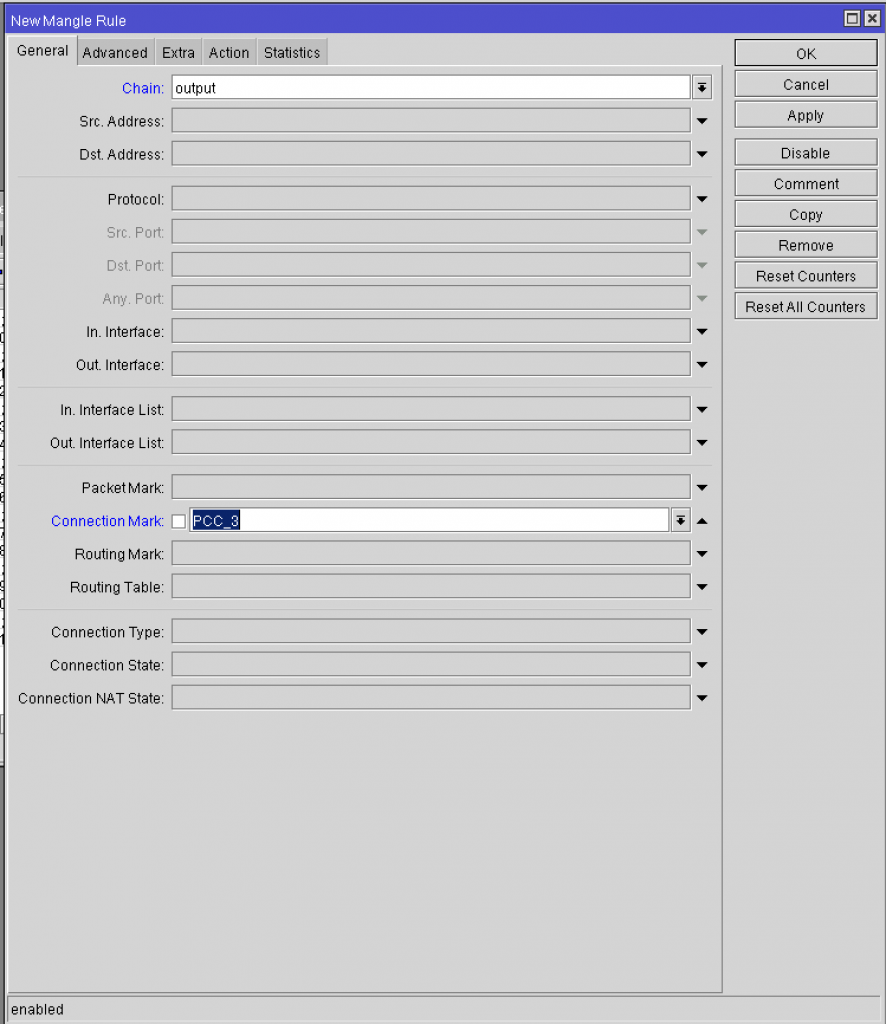

3.2第三组出口路由标记

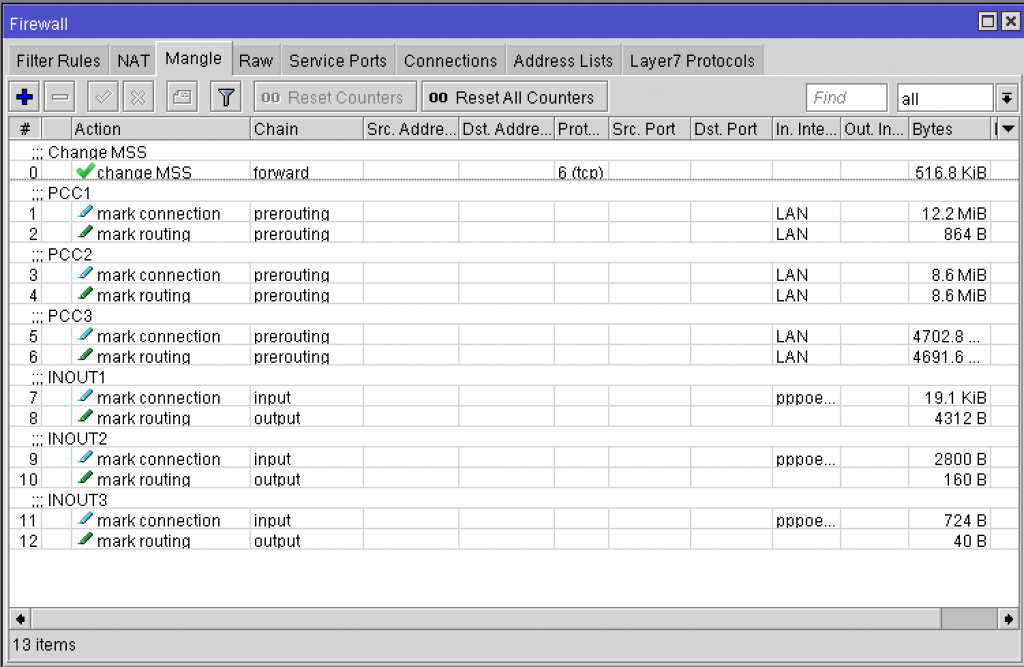

最终的所有标记

把三组入口出口标记拖到MSS下方
